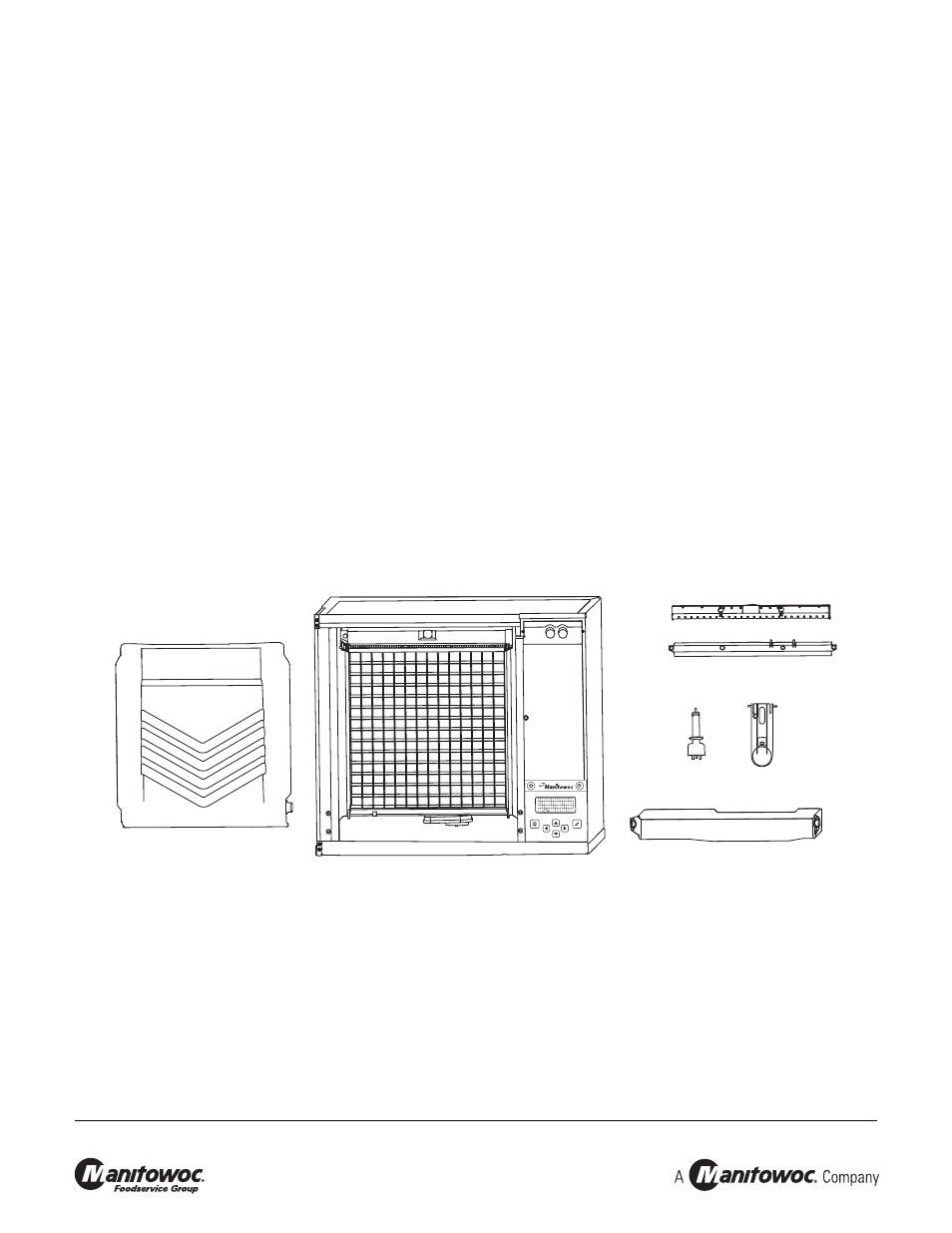

Демонтаж деталей для чистки/дезинфекции
Льдогенераторы с одним испарителем
A. Снимите водяную шторку
•
Осторожно отогните шторку в центре и извлеките ее с
правой стороны.
•
Извлеките левый штифт.
B. Извлеките датчик толщины льда
•
Нажмите на стержень, находящийся в верхней части
датчика толщины льда.
•
Поверните датчик толщины льда, чтобы освободить
сначала один стержень, а затем другой. На данном
этапе датчик толщины льда можно почистить, не
извлекая его полностью. Если вы хотите извлечь
датчик полностью, то отсоедините проводку от панели
управления.
C. Снимите лоток водосборника
•
Нажмите на выступы лотка водосборника слева и
справа.
•
Снимите переднюю часть лотка водосборника и
потяните лоток на себя, чтобы освободить задние
штифты.
D. Извлеките датчик уровня воды
•
Потяните датчик уровня воды вниз, чтобы освободить
его.
•
Опустите датчик уровня воды таким образом, чтобы
стал виден соединитель проводки.
•
Отсоедините кабель от датчика уровня воды.
•
Извлеките датчик уровня воды из льдогенератора.
E. Извлеките водораспределительную трубку
ПРИМЕЧАНИЕ: Винты водораспределительной трубки
зафиксированы для предотвращения утечки воды.
Ослабьте винты, но не извлекайте их из
водораспределительной трубки.
•
Ослабьте два внешних винта (не извлекайте винты
полностью, так как они зафиксированы для
предотвращения утечки воды) и потяните
водораспределительную трубку на себя, чтобы снять
ее с соединения.
•
Ослабьте два (2) средних винта и разберите
водораспределительную трубку на две части.
O f f
O n / O f f M o d e
[ ]
!
A
B
D
C
E
