Установка ножей или нейлоновой режущей головки, Установка ножа с вставленным шестигранным ключом, Установка нейлоновой режущей головки – Инструкция по эксплуатации Makita EBH253L

Страница 12

Advertising
background image

12

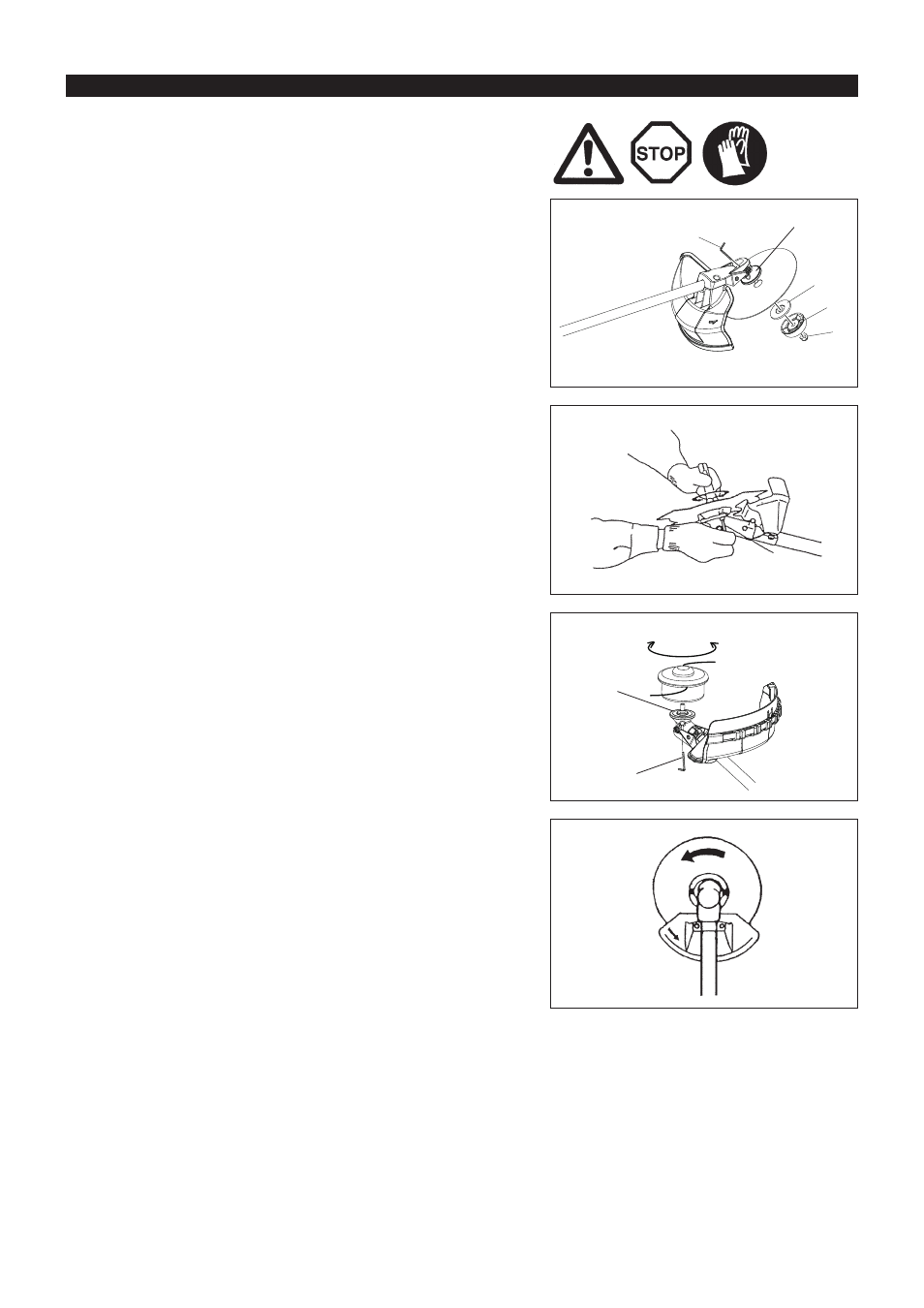

Переверните устройство для замены ножа или нейлоновой режущей

головки.

– Вставьте шестигранный ключ через отверстие редуктора и поверните

опорную шайбу (4) до фиксации.

– Ослабьте гайку (1) (левая резьба) торцевым ключом и снимите гайку (1),

крышку (2) и прижимную шайбу (3).

Вращение

Шестигранный

ключ

УСТАНОВКА НОЖЕЙ ИЛИ НЕЙЛОНОВОЙ РЕЖУЩЕЙ ГОЛОВКИ

Установка ножа с вставленным шестигранным ключом

– Установите нож на вал так, чтобы направляющая опорной шайбы (4)

совпала с отверстием шпинделя в ноже. Установите прижимную шайбу

(3), крышку (2), и закрепите нож гайкой (1).

[Усилие затяжки: 13 - 23 Нм]

ПРИМЕЧАНИЕ: При обращении с ножом обязательно надевайте защитные

перчатки.

ПРИМЕЧАНИЕ: Гайка крепления ножа (с гроверной шайбой) относится

к расходным материалам. Если на гроверной шайбе

появятся признаки износа или деформации, замените

гайку.

Установка нейлоновой режущей головки

– Прижимная шайба (3), крышка (2) и гайка (1) для установки

нейлоновой режущей головки не нужны. Нейлоновая режущая головка

устанавливается поверх опорной шайбы (4).

– Вставьте шестигранный ключ через отверстие редуктора и поверните

опорную шайбу (4) до фиксации.

– Затем наверните нейлоновую режущую головку на вал, вращая ее

против часовой стрелки.

– Извлеките шестигранный ключ.

– Убедитесь, что нож установлен левой стороной вверх.

(3)

(2)

(1)

Шестигранный ключ

Ослабить

Затяжка

Шестигранный ключ

(4)

(4)
