KRAMER ELECTRONICS, LTD.
6
4 ИСХОДНАЯ
КОНФИГУРАЦИЯ
ПРИБОРА
При отгрузке с завода-изготовителя DIP-переключателями конфигура-
ции прибора (рис. 1) установлен режим его самостоятельного (то есть не
в составе системы) использования. Это значит, что коммутатор работает
в режиме совместной коммутации видеосигнала и звука, все ячейки
памяти очищены, входы соединены с соответствующими им выходами
(например, вход 1 с выходом 1).

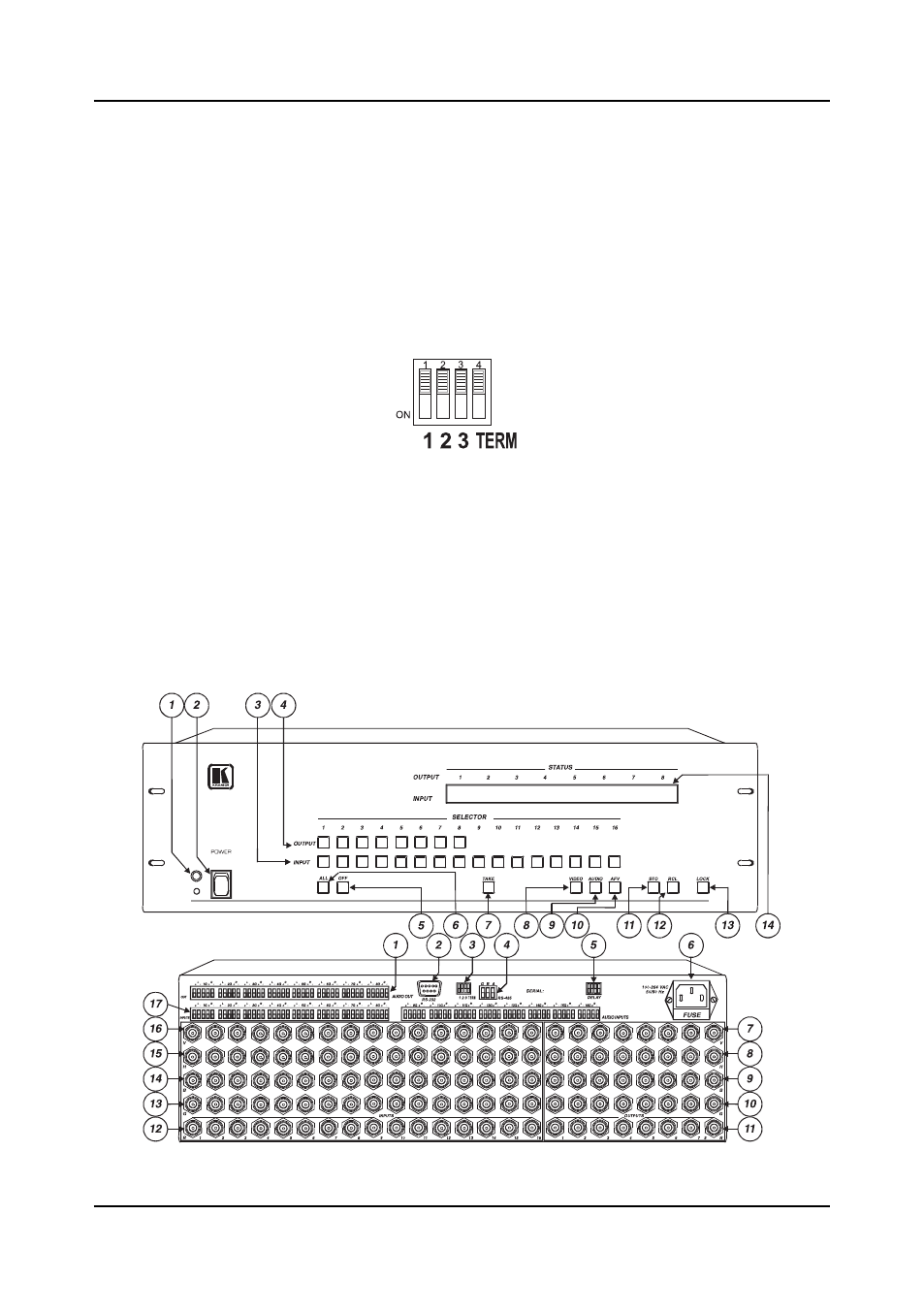

Рис. 1. DIP-переключатели конфигурации в состоянии, соответствующем
самостоятельному использованию коммутатора.
5 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
МАТРИЧНОГО КОММУТАТОРА VP-1608
На рис. 2 показаны, а в табл. 1 и 2 описаны передняя и задняя панели
VP-1608.
Рис. 2. Матричный коммутатор VP-1608
Исходная конфигурация прибора
