2 выбор выходного разрешения, 2 отображение чистого экрана – Инструкция по эксплуатации Kramer VP-725DS
Страница 21
21
INPUT SELECTOR начинает мигать. В правом верхнем углу экрана на
несколько секунд
1
появляется окно информации о включении стоп-
кадра (если включено отображение источника сигнала).
7.1.2 Отображение чистого экрана
Режим отображения чистого экрана включается следующим образом:
1. Нажмите подсвеченную кнопку группы INPUT SELECTOR на передней
панели прибора или соответствующую кнопку INPUT SELECTOR на
пульте дистанционного управления (рис. 44)
2
. Включится стоп-кадр,
загорится подсветка кнопки FREEZE, а соответствующая входу кнопка
группы INPUT SELECTOR начнет мигать. В правом верхнем углу экрана
на несколько секунд
1
появится окно информации о включении стоп-
кадра (если включено отображение источника сигнала).
2. Нажмите подсвеченную кнопку группы INPUT SELECTOR на передней
панели прибора или соответствующую кнопку INPUT SELECTOR пульта
дистанционного управления (рис. 44). Стоп-кадр сменится чистым
экраном, подсветка кнопки FREEZE останется включенной, а частота
мигания соответствующей входу кнопки группы INPUT SELECTOR
уменьшится. В правом верхнем углу экрана на несколько секунд
1
поя-
вится окно информации о включении режима чистого экрана (если
включено отображение источника сигнала).
Можно выбрать цвет чистого экрана — синий или черный (рис. 36).
7.2 Выбор
выходного
разрешения
Выходное разрешение можно выбрать нажатием кнопки OUT пульта дис-
танционного управления (рис. 44) или через раздел экранного меню Output
Setting (см. табл. 14). В правом верхнем углу экрана на несколько секунд
1
должно появиться окно информации о выбранном входе (если включено
отображение источника сигнала), как показано на рис. 9
3
.

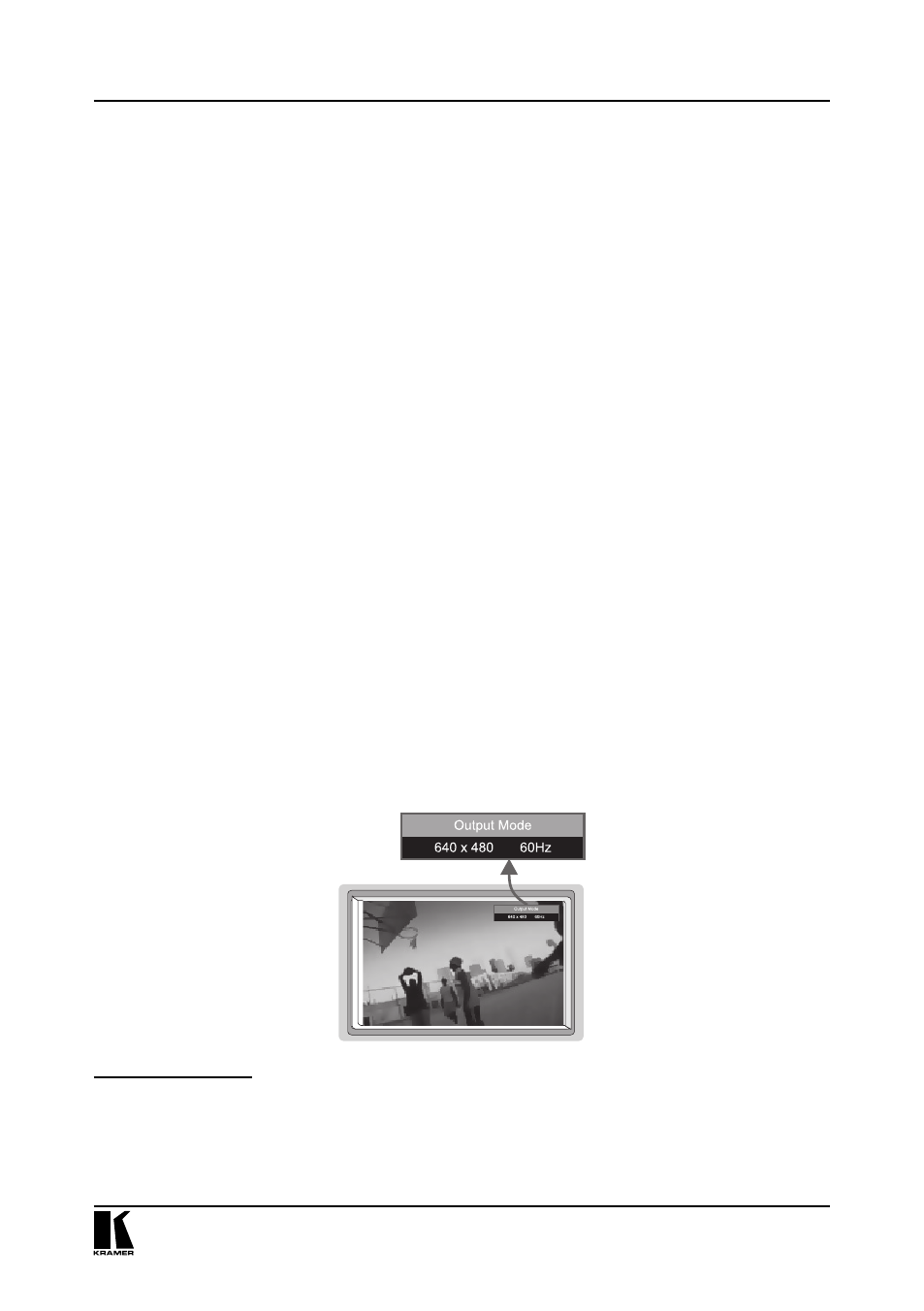

Рис. 9. Окно информации о параметрах выходного сигнала
1
По умолчанию 20 секунд, но это время можно изменять в интервале от 3 до 60 секунд (см. раздел 8.1.5.5).
2
Или кнопку FREEZE на пульте дистанционного управления (рис. 44), или кнопку FREEZE на передней
панели прибора. При этом включится подсветка кнопки FREEZE на передней панели, а подсветка
соответствующей кнопки из группы INPUT SELECTOR начнет мигать.
3
Изменение разрешения выходного сигнала приводит к соответствующему изменению размера окна
состояния экранного меню.
Увеличенное изображение
Работа с VP-725DS
