KRAMER ELECTRONICS, LTD.
14
5.3 Управление через RS-232 (например, с помощью ПК)
Для подключения персонального компьютера (ПК) к приборам VP-503xl/
VP-504xl используется нуль-модемный адаптер, который поставляется в
комплекте с устройством (рекомендуется):
• Подключить порт RS-232 (разъем DB9) на задней панели при-
бора VP-503xl/VP-504xl через нуль-модемный адаптер с помощью
9-жильного кабеля с распайкой контактов «один к одному» к порту
RS-232 на ПК.
Чтобы подключить ПК к прибору VP-503xl/VP-504xl без применения нуль-
модемного адаптера:
• Подключить порт RS-232 на ПК к порту RS-232 на задней панели веду-
щего прибора VP-503xl/VP-504xl, как показано на рисунке 7.

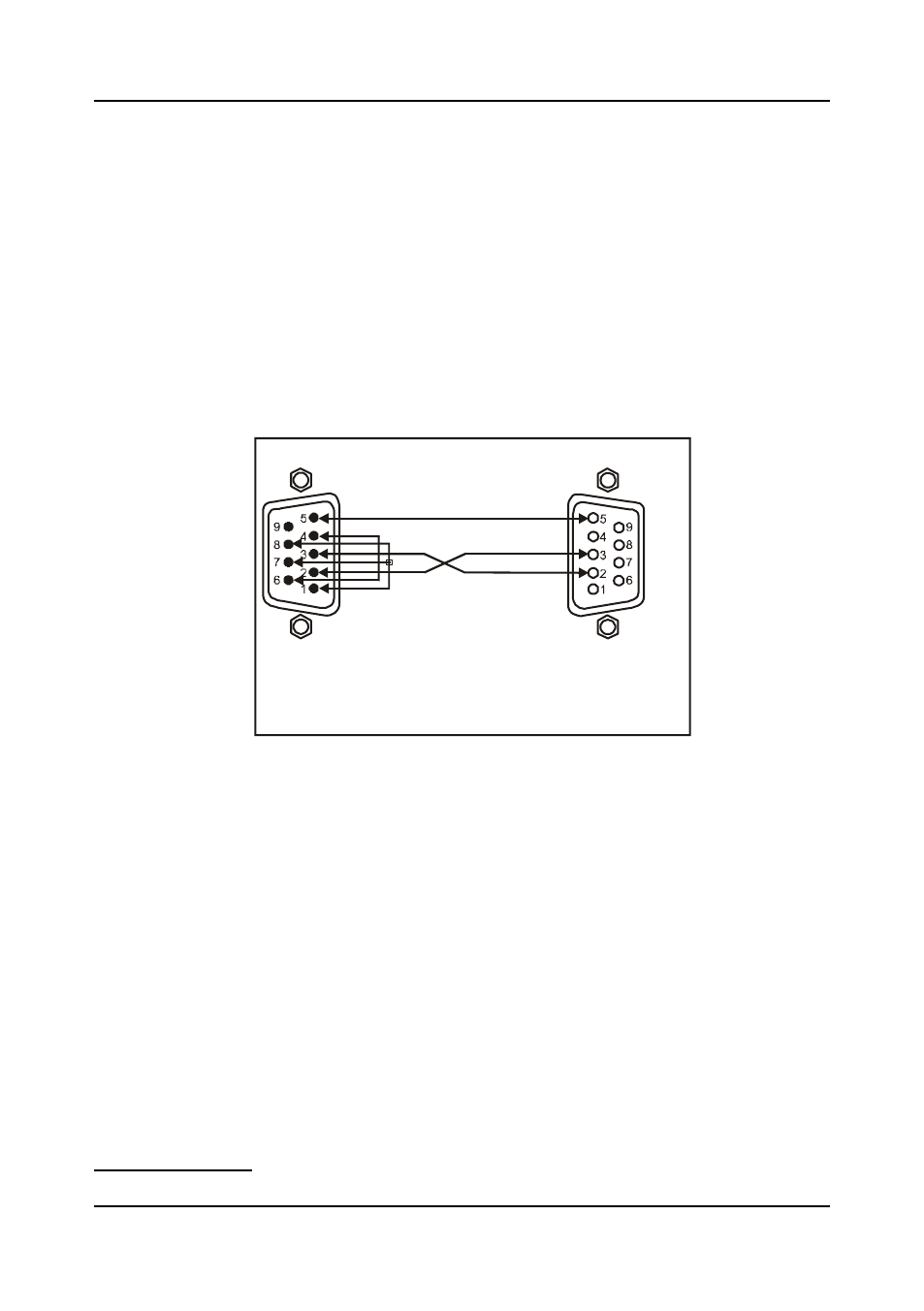

Подключение приборов VP-503xl/VP-504xl
Контакт 5 соединен с контактом 5 (заземление)
Контакт 3 соединен с контактом 2
Контакт 2 соединен с контактом 3
Розетка DB9F (на ПК)
Контакт 4 соединен с контактом 6
Контакты 8, 7, 1 соединены вместе
Если применяется экранированный кабель, соединить экран с контактом 5
Вилка DB9M
Рис. 7. Подключение к ПК без применения нуль-модемного адаптера
6 ИСПОЛЬЗОВАНИЕ ПРИБОРОВ VP-
503XL/VP-504XL
Управлять приборами VP-503xl/VP-504xl можно с помощью кнопок на
передней панели, а также кнопками с двумя функциями
1
:
кнопками быстрой настройки: AUTO IMAGE, FREEZE и OS/US, или
•
кнопками меню: MENU, ENTER, – и +.
•
В данном разделе описываются следующие действия:
Использование кнопок быстрой настройки (см. раздел 6.1).
•
Использование кнопок меню (см. раздел 6.2).
•
Использование экранного меню (см. раздел 6.3).
•
Установка DIP-переключателей (см. раздел 6.4).
•
1
За исключением кнопки MENU
