15
Подсоединение.коммутатора.8х1.VGA.и.небалансных.звуковых.стереосигналов.VP-81KSi
11..Подсоедините. сетевой. шнур. (рекомендуется. пользоваться. только.
сетевым.шнуром.из.комплекта.поставки).
12..По. завершении. подсоединений. включите. VP-81KSi,. а. затем. —. всю.
остальную.аппаратуру.

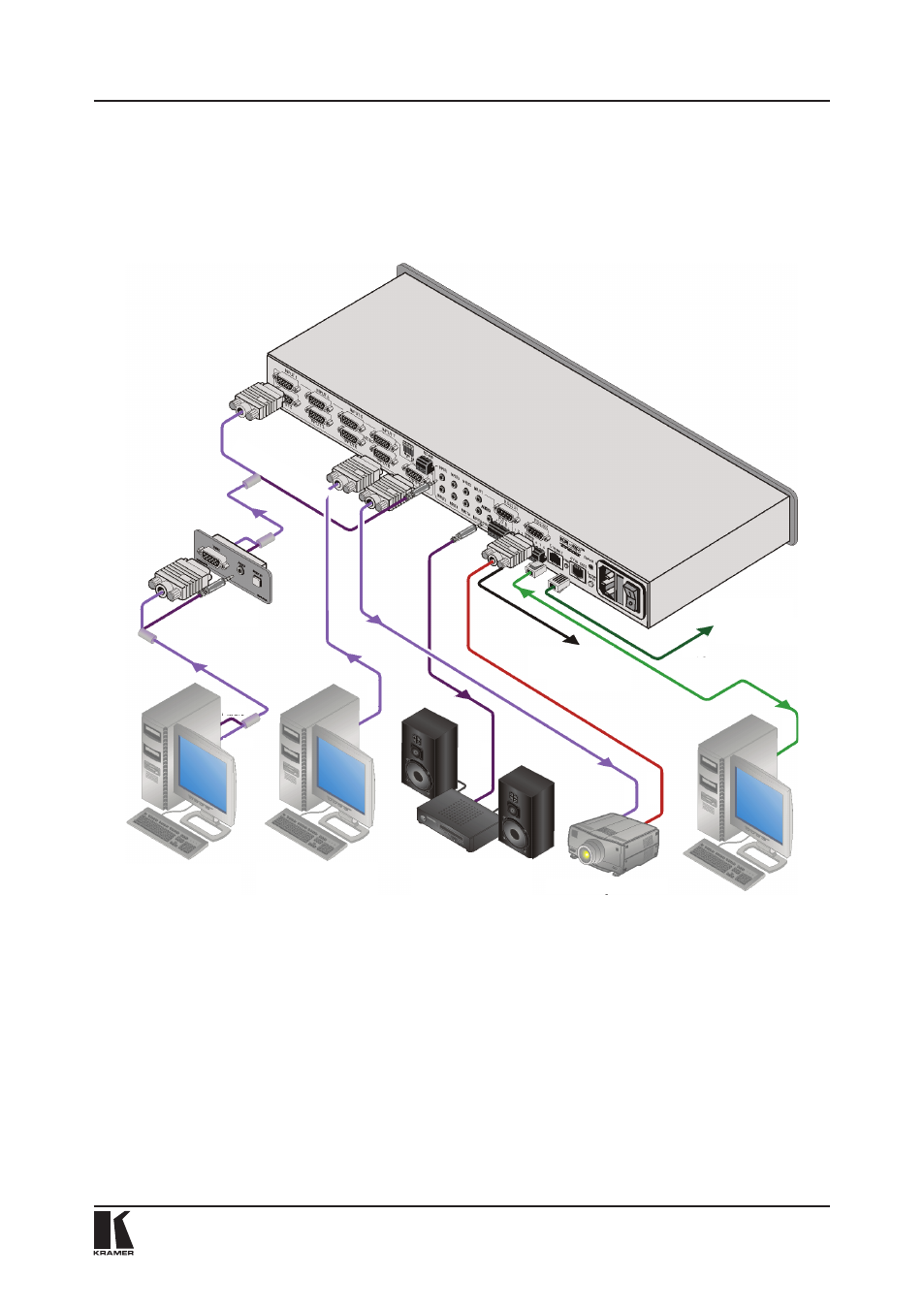

Рис. 3. Подсоединение VP-81KSi
VGA
На.TP-122.или.
совместимый.
приемник
Аудиосигнал
CAT.5
SI-1VGA
К.дистанционному.
переключателю.
входов
VGA
ETh
VGA
VGA
Аудио
Аудио
RS-232
Источник.
сигнала.VGA
Источник.
сигнала.VGA
Усилитель.мощности.с.
акустической.системой Проектор
