13
Подключение источников и приемников сигнала
Контакты клеммного блока RS-485
Машинный номер 1 (ведущий)
Машинный номер 2
Машинный номер 8
До 8 устройств
Терминатор
включ¸н
Терминатор
выключен
Терминатор
включ¸н

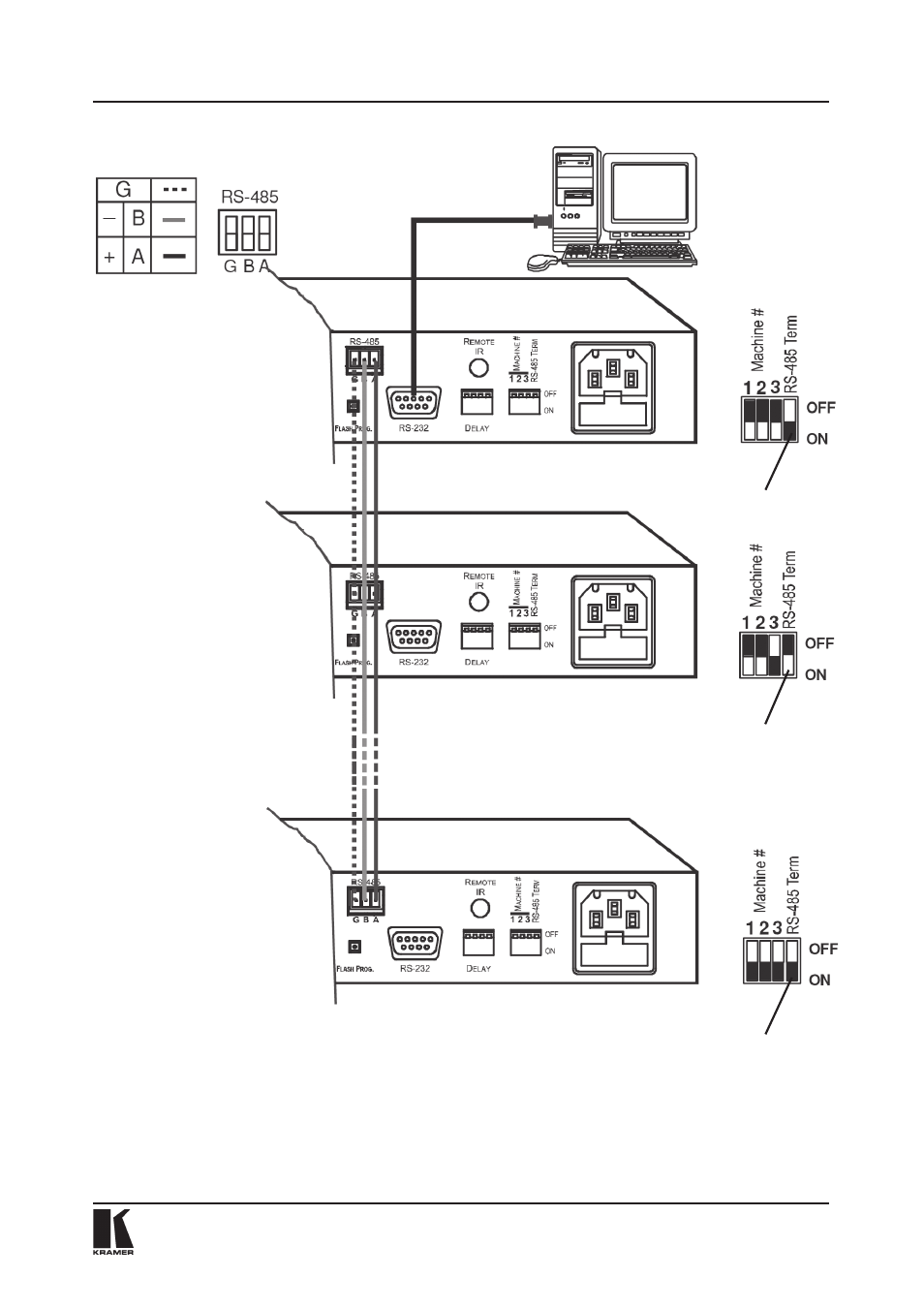

Рис. 7. Объединение нескольких коммутаторов с использованием
интерфейсов RS-232 è RS-485
