KRAMER ELECTRONICS, LTD.
10
Набор.передатчик/приемник.PT-110-od./.TP-120-od
4.1 Передатчик сигнала VGA в витую пару PT-110-od
PT-110-od.изображен.на.рис..1.и.описан.в.таблице.1:

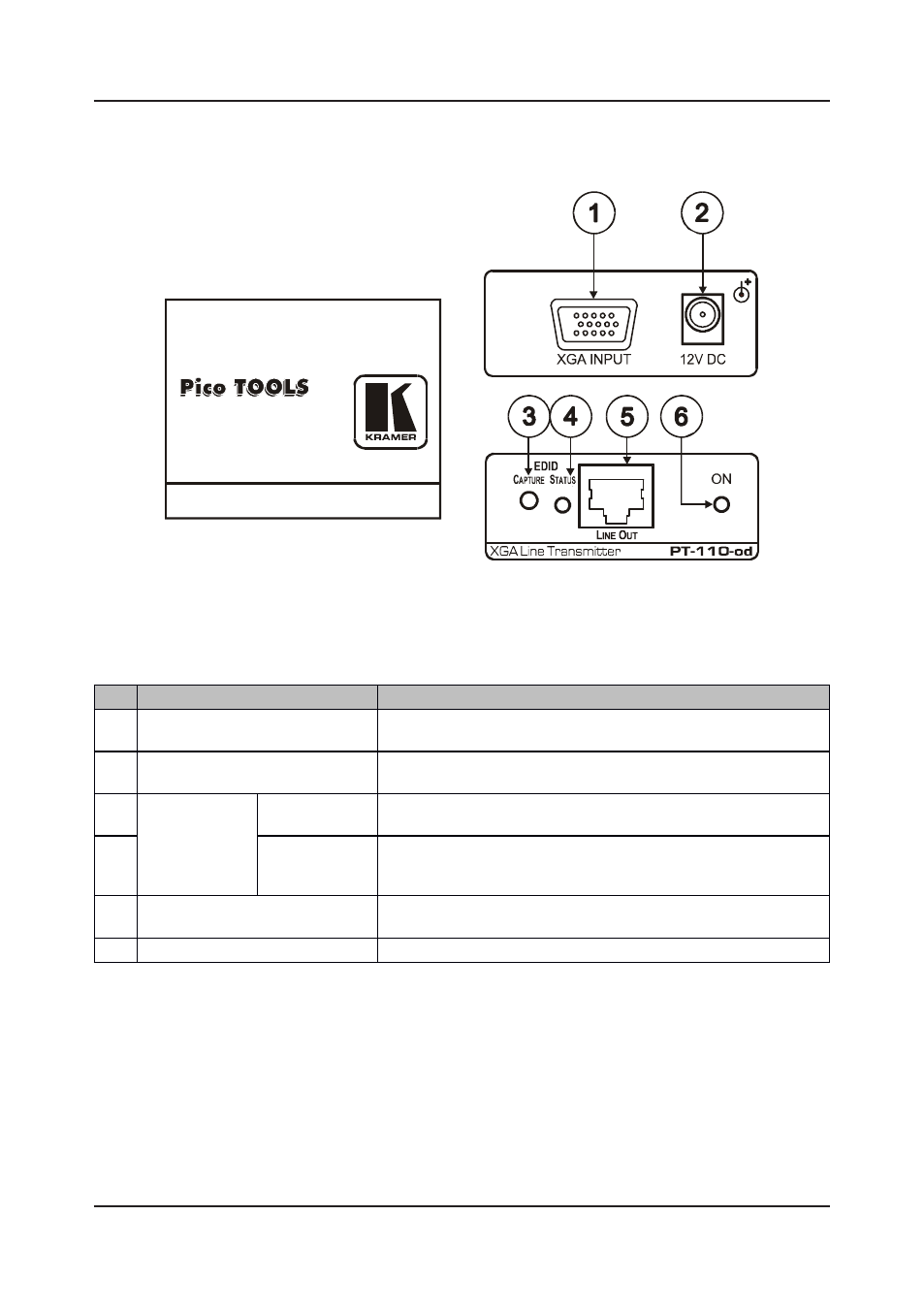

Рис. 1. Передатчик VGA сигнала в витую пару PT-110-od
Таблица 1. Элементы управления и разъемы передатчика VGA сигнала в витую пару
PT-110-od
№
Элемент управления/разъем
назначение
1
15-контактный.входной.разъем.
XGA INPUT типа.HD.(розетка)
Для.подключения.к.источнику.сигнала.VGA.
2
12V DC
Разъем.+12.В.постоянного.тока.для.подачи.электропитания.на.
устройство.
3
EDID (см..
раздел.9)
Кнопка.
CAPTURE
Нажмите.для.получения.данных.EDID.от.устройства.отображения.
4
Светодиодный.
индикатор.
STATUS
Подсвечивается.при.обычной.работе..Мигает.при.получении.
данных.EDID.
5
Выходной.разъем.LINE OUT типа.
RJ-45
Подключите.к.разъему.LINE.IN типа.RJ-45.на.
TP-120-od (см..
раздел.8).
6
Светодиодный.индикатор.ON
Подсвечивается.при.наличии.электропитания.
