При необходимости коррекции высокочастотной части АЧХ для достижения
оптимальных результатов вначале выполните коррекцию соответствующим
регулятором на передатчике, а затем тонкую настройку приемников.
Приемник
видеосигнала
Приемник
аудиосигнала
Источник
питания
К дополнительным приемникам
(при необходимости)
Витая пара длиной до 300 м
Источник
видеосигнала
Источник
аудиосигнала
Источник
питания

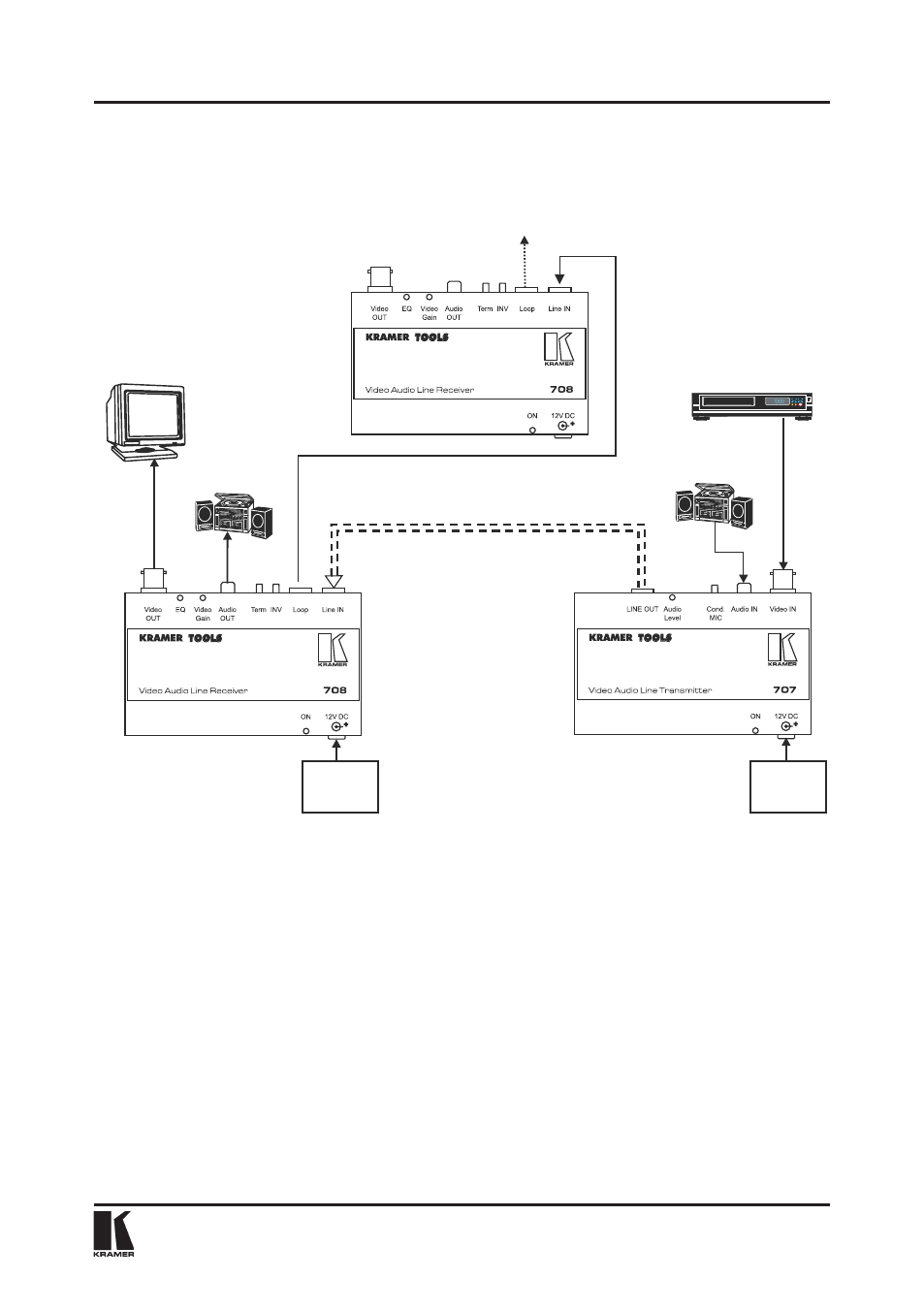

Рис. 12. Типовая схема передачи видео- и стереофонического аудиосигнала
с использованием приборов серии Kramer Tools
