Приемо-передающая система PT-571 / PT-572 (PT-572+)

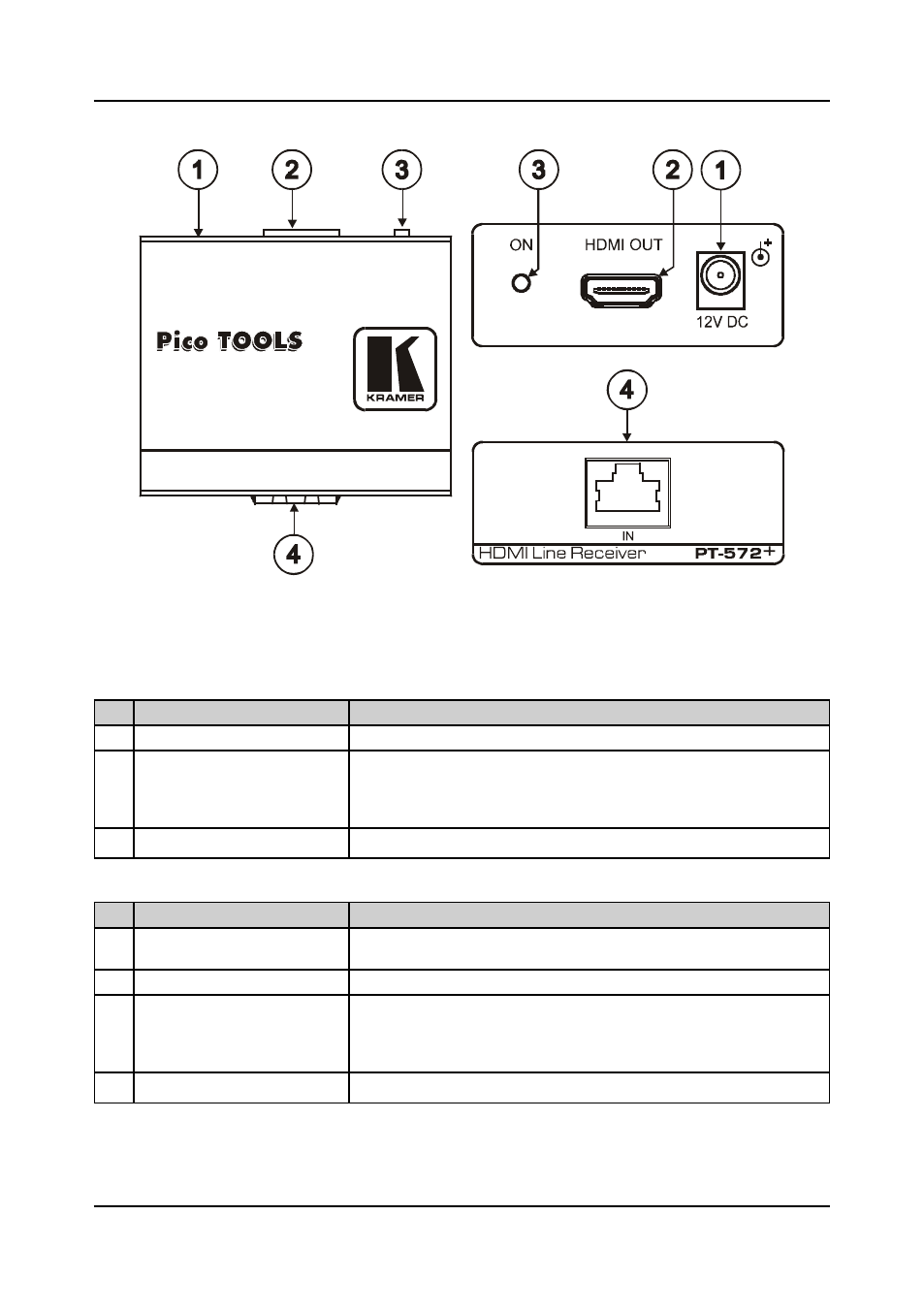

Рис. 3. Линейный приемник HDMI PT-572+ — органы управления и контроля
Таблица 2. Органы управления и контроля линейного приемника HDMI PT-572
№
Компонент
Назначение
1
Разъем HDMI OUT
Для подключения к приемнику сигнала HDMI.
2
Светодиодный индикатор ON
Подсвечивается красным при наличии только электропитания,
оранжевым — при подсоединении входа и подаче электропитания,
желтым — при подсоединении входа и выхода и подаче
электропитания.
3
Разъем IN типа RJ-45
Для соединения с разъемом OUT типа RJ-45 на PT-571.
Таблица 3. Органы управления и контроля линейного приемника HDMI PT-572+
№
Компонент
Назначение
1
12V DC
Разъем +12 В постоянного тока для электропитания устройства (только
для PT-572+).
2
Разъем HDMI OUT
Для подключения к приемнику сигнала HDMI.
3
Светодиодный индикатор ON
Подсвечивается красным при наличии только электропитания,
оранжевым — при подсоединении входа и подаче электропитания,
желтым — при подсоединении входа и выхода и подаче
электропитания.
4
Разъем IN типа RJ-45
Для соединения с разъемом OUT типа RJ-45 на PT-571.
