ИК повторитель PT-4iREX
4 ИК-ПОВТОРИТЕЛЬ
PT-4IREX
На рис. 1 и в таблице 1 дано определение органов управления и контроля
устройства PT-4iREX.

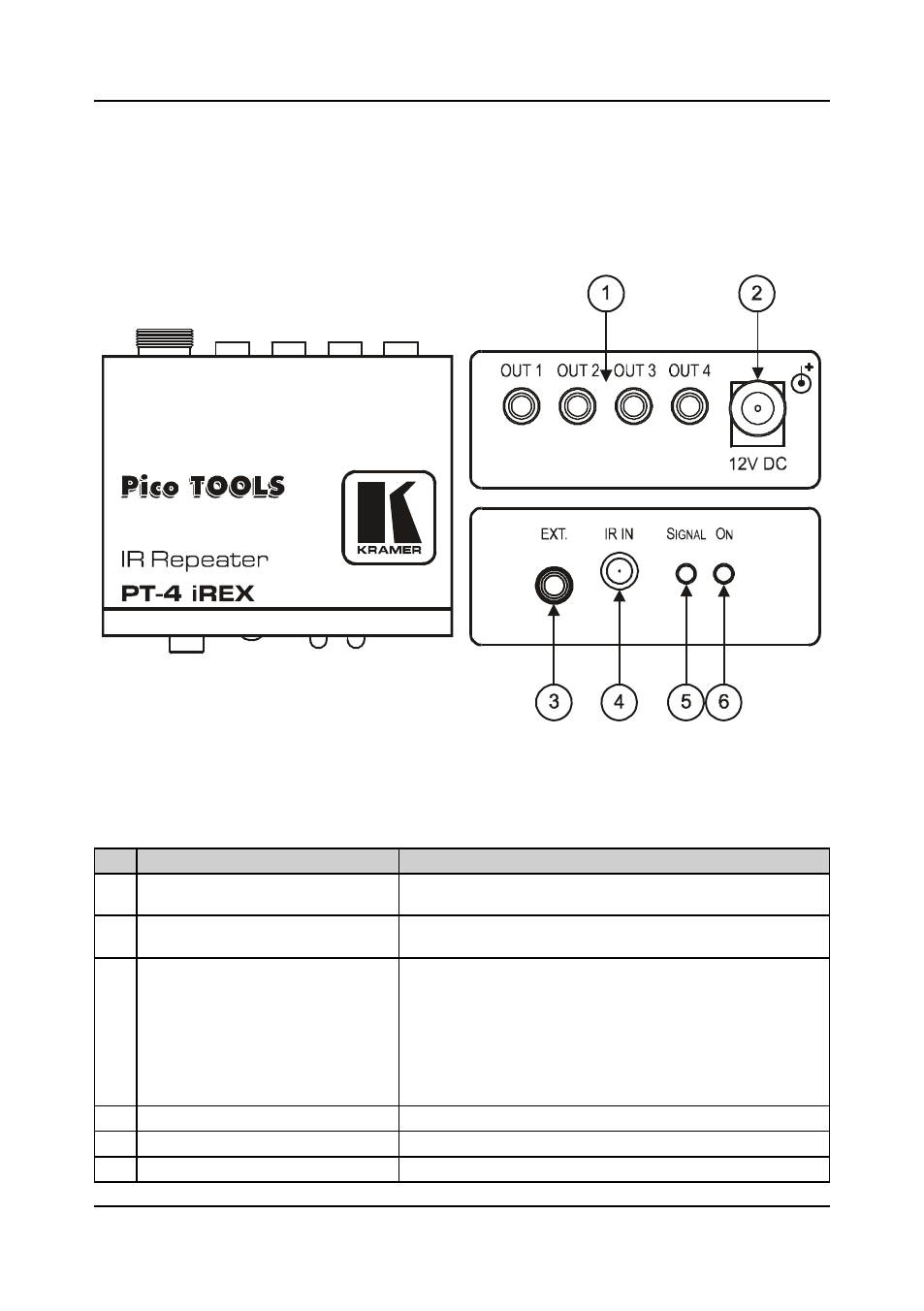

Рис. 1. ИК-повторитель PT-4iREX — органы управления и контроля
Таблица 1. Органы управления и контроля ИК-повторителя PT-4iREX
№
Компонент
Назначение
1
Разъем OUT типа 3,5 мм мини-
гнездо
Для подсоединения кабеля ИК-передатчика (с 1-го по 4-й)
2
12V DC
Разъем +12 В постоянного тока для электропитания
устройства.
3
Разъем EXT типа 3,5 мм мини-
гнездо
Для подсоединения внешнего ИК приемного устройства
дистанционного управления для управления устройством
от внешнего устройства ДУ (вместо использования окошка
приемника на передней панели). Опция — может применяться
вместо встроенного в переднюю панель приемника IR IN для
дистанционного управления устройством. Подробнее см.
инструкцию по установке ИК-приемника C-A35M/IRR-03 /
C-A35M/IRR-50.
4
IR IN
Окошко для ИК-сенсора из красного стекла.
5
Светодиодный индикатор SIGNAL
Подсвечивается при использовании ИК-связи.
6
Светодиодный индикатор ON
Подсвечивается при наличии электропитания.
