8 ДОБАВЛЕНИЕ
ЗВУКОВОГО
СИГНАЛА
Несмотря на то, что приборы 611T и 611R предназначены для передачи
видеосигналов, в систему можно ввести звуковой сигнал. Мультиплек-
сор и демультиплексор VA-11 и VA-12 позволяют объединять и выделять
двухканальный звуковой стереосигнал и видеосигнал при передаче через
один волоконнооптический разъем. Мультиплексор VA-11 объединяет два
канала стереозвука и видеосигнал на выходе “MIXED”. Смешанный сиг-
нал можно подать на передатчик 611T, передать на большое расстояние
и получить на выходе приемника 611R. Полученный смешанный сигнал
подается на демультиплексор VA-12, который разделяет его на звуковую
и видео составляющие.
Вместо одного или двух каналов звука можно передавать другие сигналы,
такие как низкочастотные сигналы передачи данных. Комплект приборов
611T/611R можно использовать для передачи цифрового звука (AES/EBU)
вместо композитного видеосигнала.
9 ТИПОВОЕ
ПРИМЕНЕНИЕ
Типовое применение приведено на рис. 3 и не требует дополнительного
пояснения.

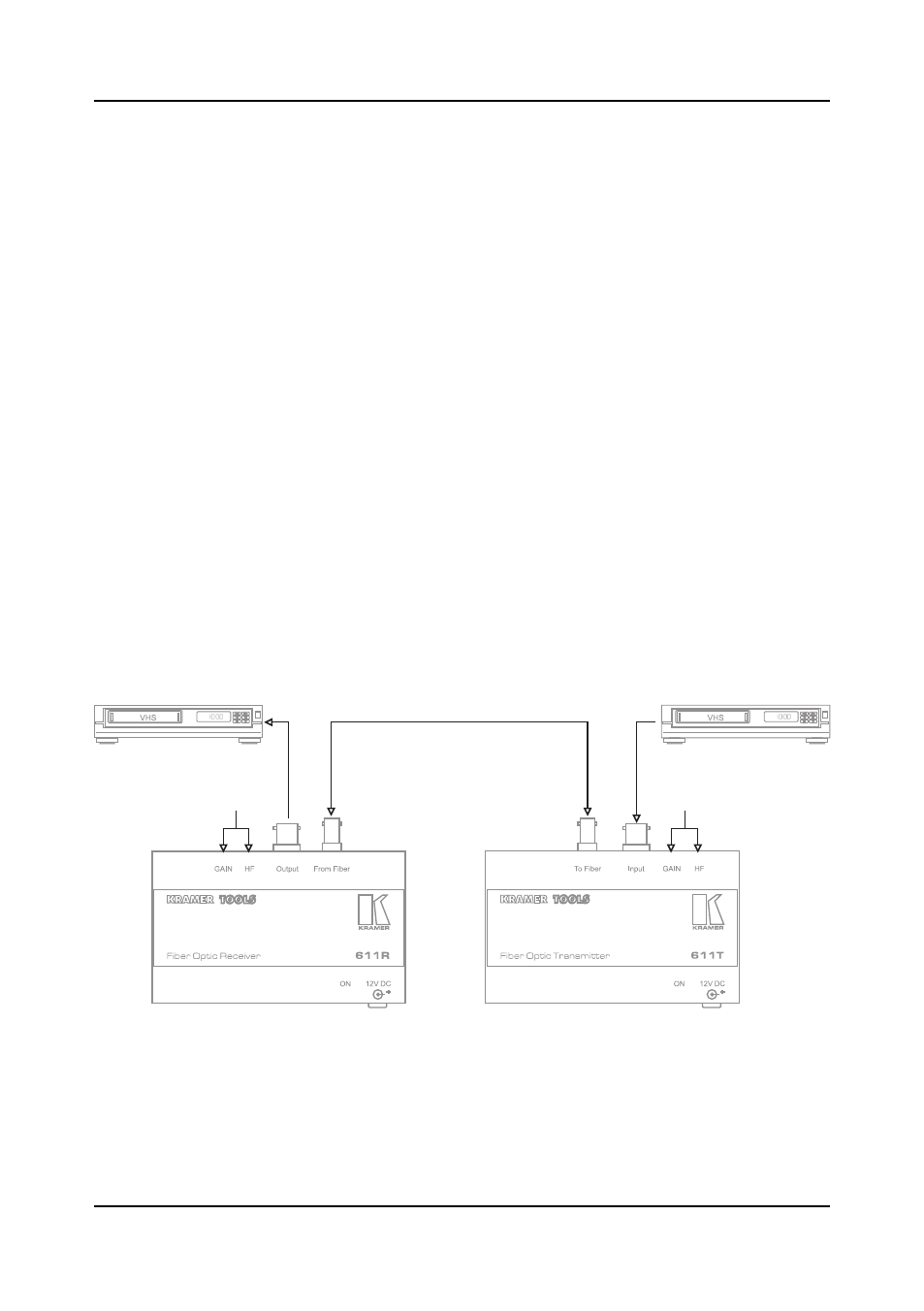

Рис. 3. Типовое приложение с использованием системы 611T/611R
Добавление звукового сигнала
Получатель видеосигнала
Источник видеосигнала
Волоконнооптическая линия : До 5 км (многомодовый кабель)
Регуляторы
уровня сигнала
и компенсации АЧХ
Регуляторы
уровня сигнала
и компенсации АЧХ
