KRAMER ELECTRONICS, LTD.

8

Механические коммутаторы

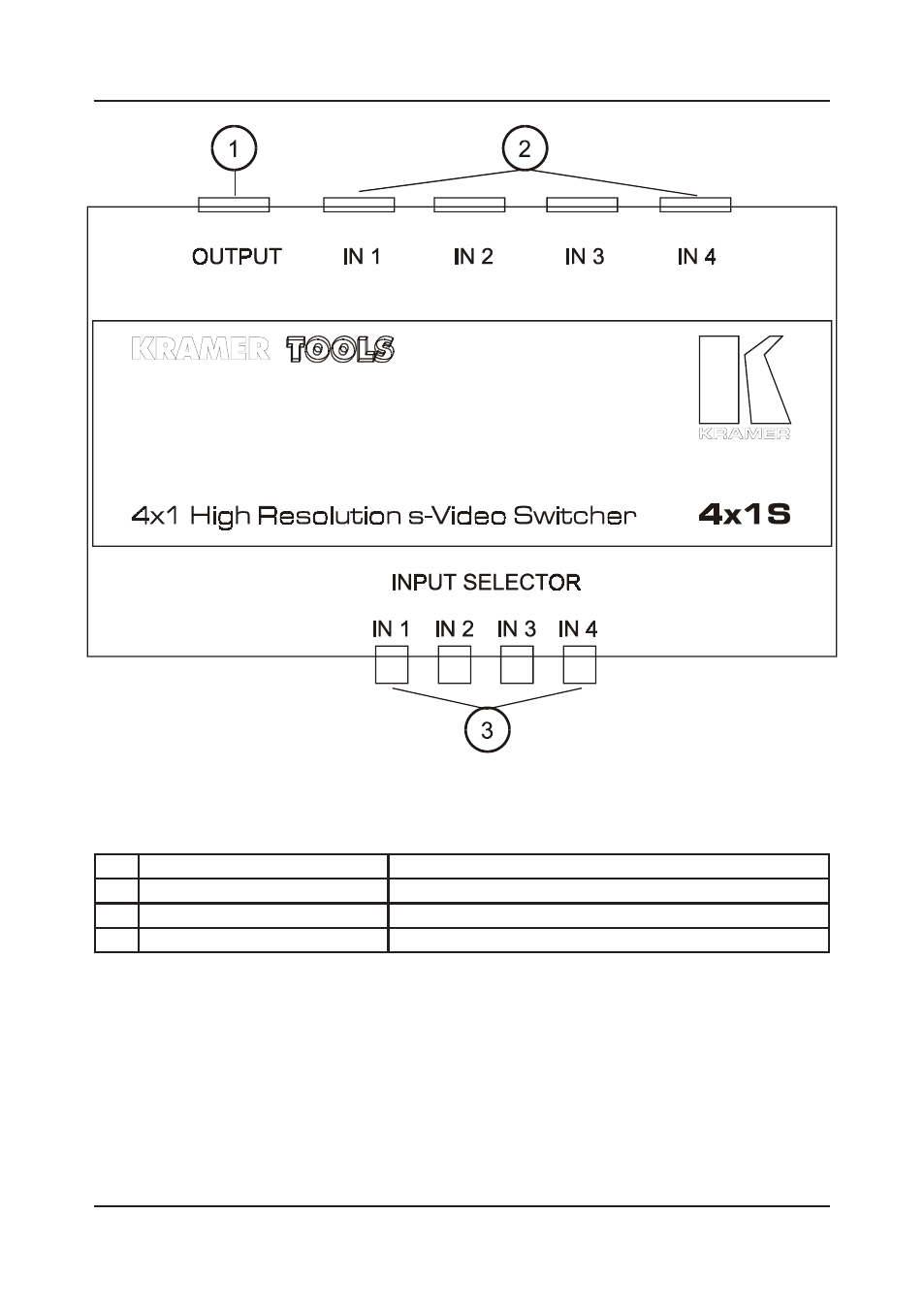

Рис. 1. Элементы управления боковой панели коммутатора 4x1S

Таблица 1. Элементы управления боковой панели коммутатора 4x1S

№

Элемент управления

Назначение

1.

4-контактный разъем

OUTPUT

Выход S-video.

2.

4-контактные разъемц

IN1-IN4

Входы S-video.

3.

Кнопки

INPUT SELECTOR IN 1-IN 4

При нажатии выбранный вход (

IN1-IN4) коммутируется на выход.
