5

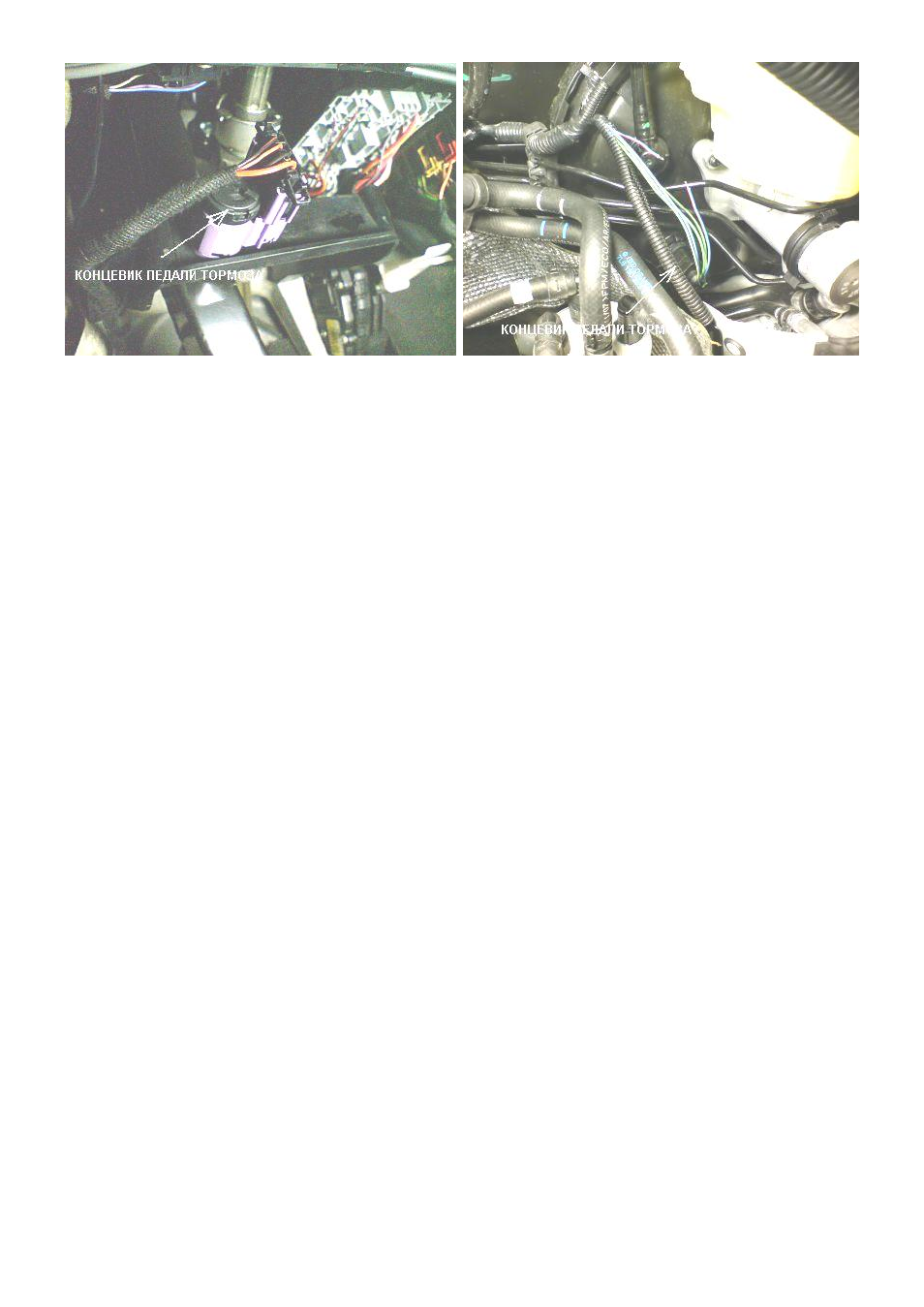

Фото 1. Концевик педали тормоза на а/м до 2007 г. Фото 2. Концевик педали тормоза на а/м после 2007 г.
3.
Работа модуля
3.1 Запуск двигателя
В модуле предусмотрено пять возможных способов запуска двигателя.
1.
Подача положительного постоянного потенциала (+12В) на вход 4.
2.
Подача положительного импульса (+12В) длительностью 0.3-2 сек. на вход 4.
3.
Подача отрицательного постоянного потенциала (0 В) на вход 3.
4.
Подача отрицательного импульса (0В) длительностью 0.3-2 сек. на вход 3.
5.
Нажатие на кнопку закрывания или открывания 3-и раза на штатном брелоке в течение 5-и секунд, при
условии разрешения работы модуля автозапуска от штатного брелока (перемычка установлена (рис.1)).
Запуск двигателя по вышеперечисленным вариантам осуществляется при соблюдении следующих условий :
-
Не вставлен ключ в замок зажигания.
-
Не включено зажигание или аксессуары кнопкой «START» (при наличии системы KESSY).
-
Не активен вход запрета работы автозапуска (Вход 1).
-
Не нажата педаль тормоза.
-
Температура двигателя меньше 90 градусов при активном входе контроля по температуре (Вход 2).
При наступлении одного из пяти вариантов запуска двигателя и соблюдении вышеперечисленных условий,
модулем автозапуска выполняются следующие действия :
-
На Выходе 1 устанавливается отрицательный логический уровень ("земля").
-
Если а/м закрыт с включенной штатной сигнализацией, открываются "SAFE"-замки (блокираторы)
дверей (двери остаются закрытыми), и отключается штатная сигнализация.
-
Разблокируется замок руля, включается зажигание, и выдерживается пауза 9 секунд для прогрева
свечей накаливания дизельного двигателя.
-
Осуществляется пуск двигателя с работой стартера не более 6 секунд.
-
При успешном пуске (двигатель заведен) - на Выходе 2 устанавливается отрицательный логический
уровень.
-
При неудачном пуске (двигатель не заведен) – выключается зажигание; блокируется руль; если до
включения автозапуска, а/м был закрыт с включенной штатной сигнализацией, то закрываются "SAFE"-
замки и вновь включается штатная сигнализация; на Выходе 1 сбрасывается отрицательный
логический уровень.
