СБОРКА
ПРИМЕЧАНИЕ: Убедитесь, что
инструмент собран так, как показано в
инструкции.

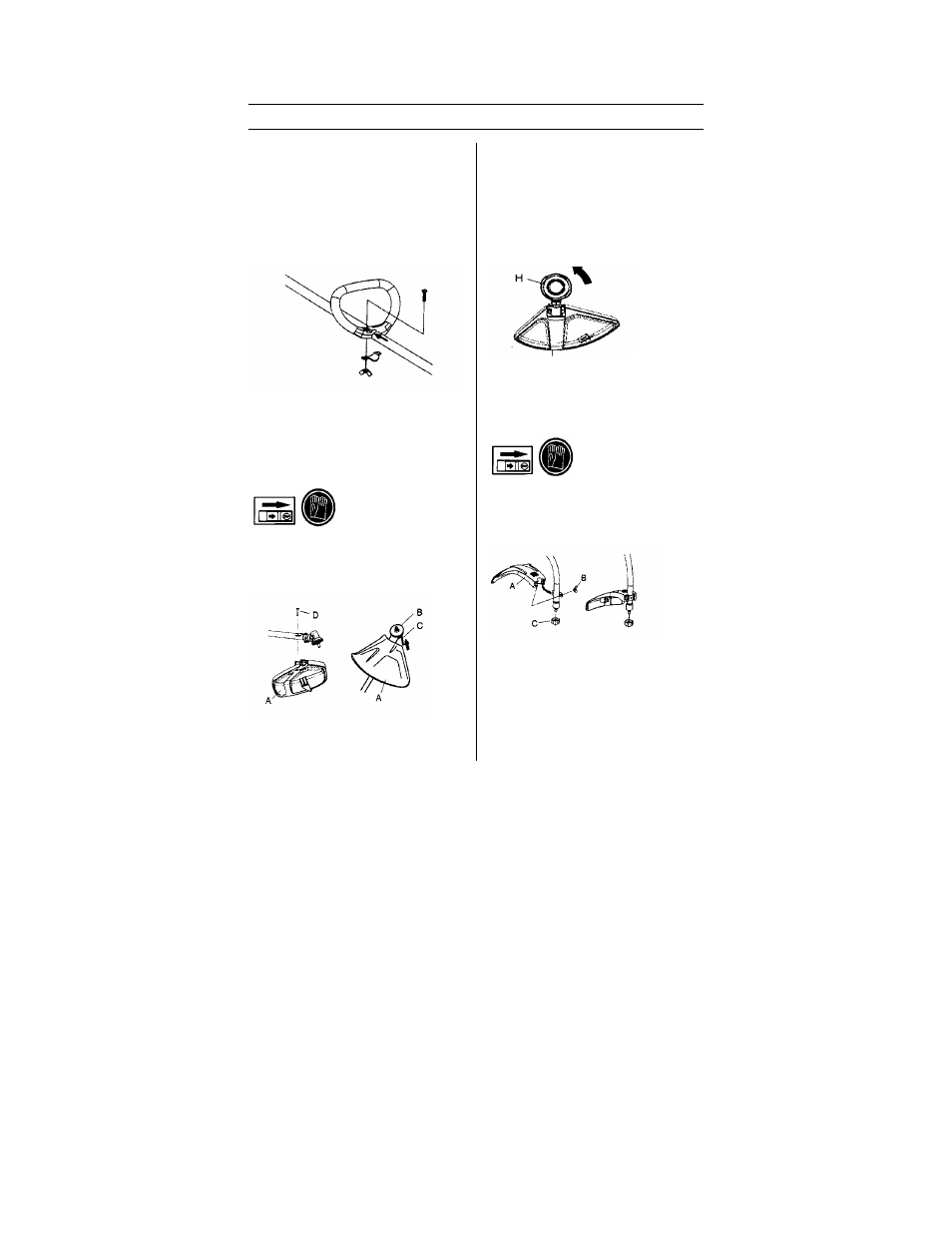

Сборка петлеобразной рукоятки
· Установите ручку на штангу.
Обратите внимание на то, что ручка
должна устанавливаться между двух
стрелок, нанесенных на штангу.
· Установите болт, зажим и
барашковую гайку, как показано на
рисунке.
· Плотно затяните барашковую гайку.
Установка защиты и триммерной
головки (125L)
· Установите защитный кожуx (A)
триммера, соответствующий
данному типу головки триммера.
Наденьте защитный кожуx на скобу
штанги и закрепите его винтом (D).
· Наденьте приводной диск (B) на
выходной вал.
· Поворачивайте вал до тех пор, пока
одно из отверстий в приводном
диске не совместится с отверстием в
корпусе редуктора.
· Вставьте ключ (C) в отверстие,
чтобы застопорить выходной вал.
· Привинтите головку триммера (H)
поворачивая ее против, часовой
стрелки.
· Для разборки выполните
вышеприведенные операции в
обратном порядке.
Установка защиты и триммерной
головки (125C)
· Установите защитный кожуx (A)
триммера, соответствующий
данному типу головки триммера.
Наденьте защитный кожуx на скобу
штанги и закрепите его гайкой (В).
· Наденьте на вал пылезащитный
колпачок (C). Пылезащитный
колпачок должен полностью
закрывать гайку.
· Зажмите пылезащитный колпачок
гаечным ключом, чтобы застопорить
вал.
