ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
22
Шарнирные ножи
ВАЖНАЯ ИНФОРМАЦИЯ
Можно вращать только вал ротора шарнирных
ножей для достижения равномерного износа.
Зубцы пружины и треугольные ножи должны
работать в правильном направлении.
8011-006

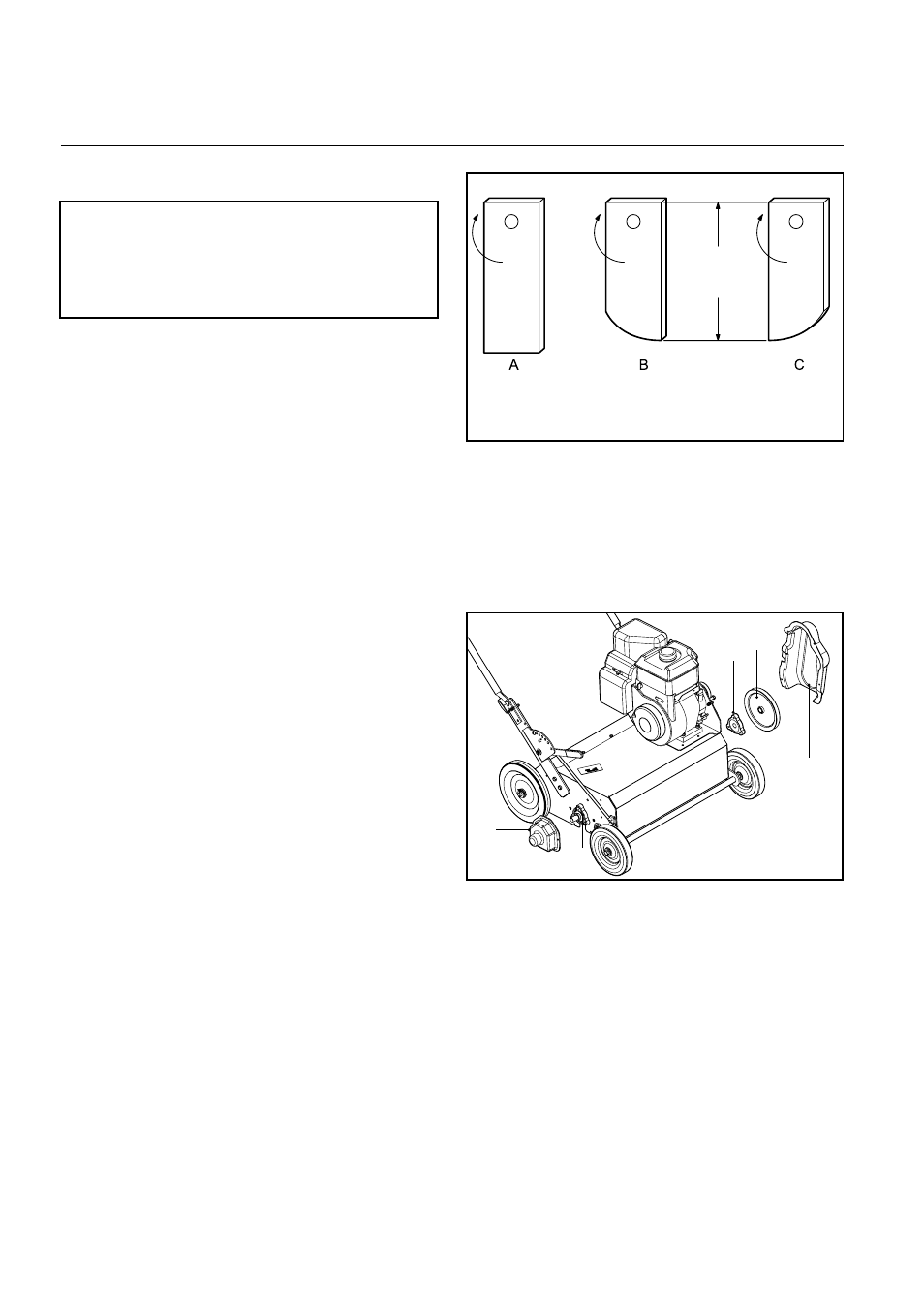

A. Новый нож
B. Изношенный нож
C. После вращения
8064-023
1. Щиток ремня
2. Щиток вала
3. Нижний ременной шкив
4. Фланцевые подшипники
Проверка вала ротора на износ.
Вращающиеся ножи
После использования скарификатора на протяжении
определенного времени ножи начинают изнашиваться и
их разрыхлительные способности уменьшаются. Новая
очищающая кромка может быть получена при помощи
бокового поворота всей сборки вала ротора (на 180°).
Эту процедуру можно повторить до тех пор, пока ножи
не достигнут их максимально допустимого износа, см.
рисунок.
Для поворота вала ротора:
1. Дайте двигателю остыть.
2. Отсоедините свечу зажигания.
3. Снимите ремень и щиток вала.
4. Снимите приводной ремень.
5. Отверните установочные винты на нижнем
ременном шкиве и снимите шкив с вала ротора.
6. Снимите оборудование и подшипники с каждой
стороны корпуса скарификатора.
7. Дайте валу ротора выскользнуть.
8. Проверьте вал, подшипник, длину ножа, стопорные
кольца ножей и распорные втулки.
9. Проверните вал на 180°.
2
3
4
4
10. Переустановите подшипники и закрепите их.
11. Переустановите нижний шкив, выровняв его с
верхним шкивом.
12. Повторно установите приводной ремень.
13. Проверьте совмещение шкива с шкивом вала
двигателя. Приводной ремень должен ровно
пробегать по его канавке. Отрегулируйте при
необходимости. Затяните шкивы.
14. Замените ремень и щиток вала и надежно затяните.
15. Повторно присоедините свечу зажигания.
89 мм
