53 PANDORA RX 100
программировании системы необходимо в настройках указать его назначение.

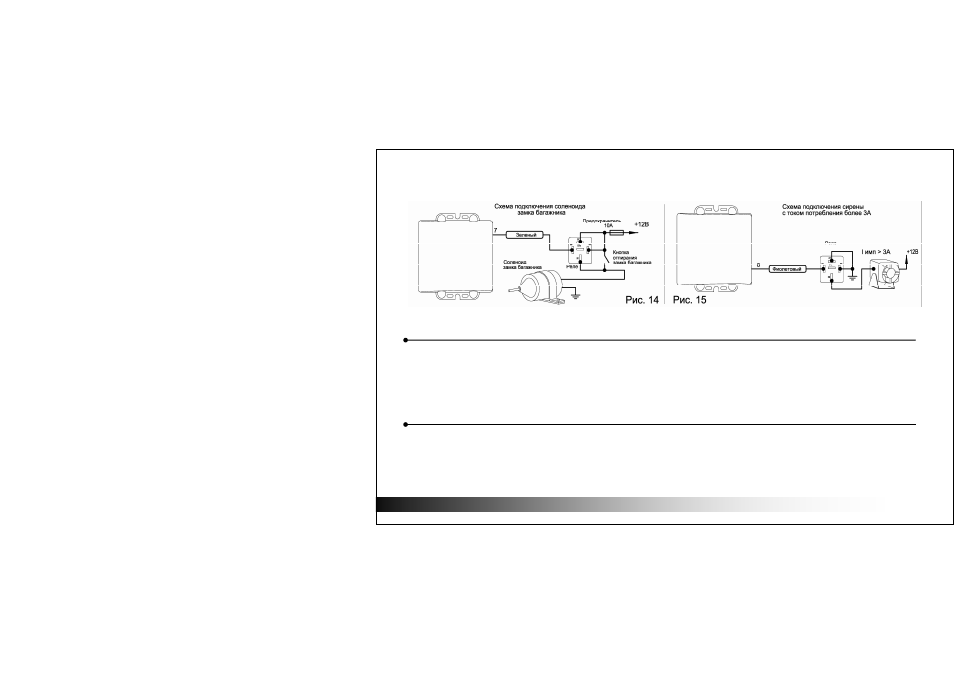

ПОДКЛЮЧЕНИЕ СИРЕНЫ
Для подключения звуковой сигнализации используется 8 контакт двадцатиконтактного разъема базового блока.
В момент активации данного канала на выводе присутствует +12В. Максимальный ток канала 3А. Если
потребляемый ток сирены выше данного значения, или используются две сирены, то их подключение необходимо
производить через внешнее реле (не входит в комплект) по схеме на рисунке 15.
ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Для подключения световой сигнализации используются 10 и 19 контакты двадцатиконтактного разъема
базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов световой сигнализации
осуществляется отдельно от питания базового блока через 20 контакт того же разъема, в цепь питания установлен
предохранитель 10А.
При установке базового блока провод с 10 контакта двадцатиконтактного разъема подключается к проводке
