Комбинация индикаторов
Сообщение
Индикаторы WAN1 LINK/ACT &
10M/100M мигают вразнобой.
Загружается встроенное
программное обеспечение.
Индикаторы WAN1 LINK/ACT &
10M/100M мигают одновременно
MAC-адрес не присвоен.
Индикаторы WAN1 LINK/ACT &
10M/100M работают одновременно
Ошибка SDRAM
Индикаторы WAN2 LINK/ACT &
10M/100M работают одновременно
Ошибка
таймера/прерывания
Индикаторы LAN1 LINK/ACT & 10M/100M
работают одновременно
Ошибка LAN/WAN
Задняя панель

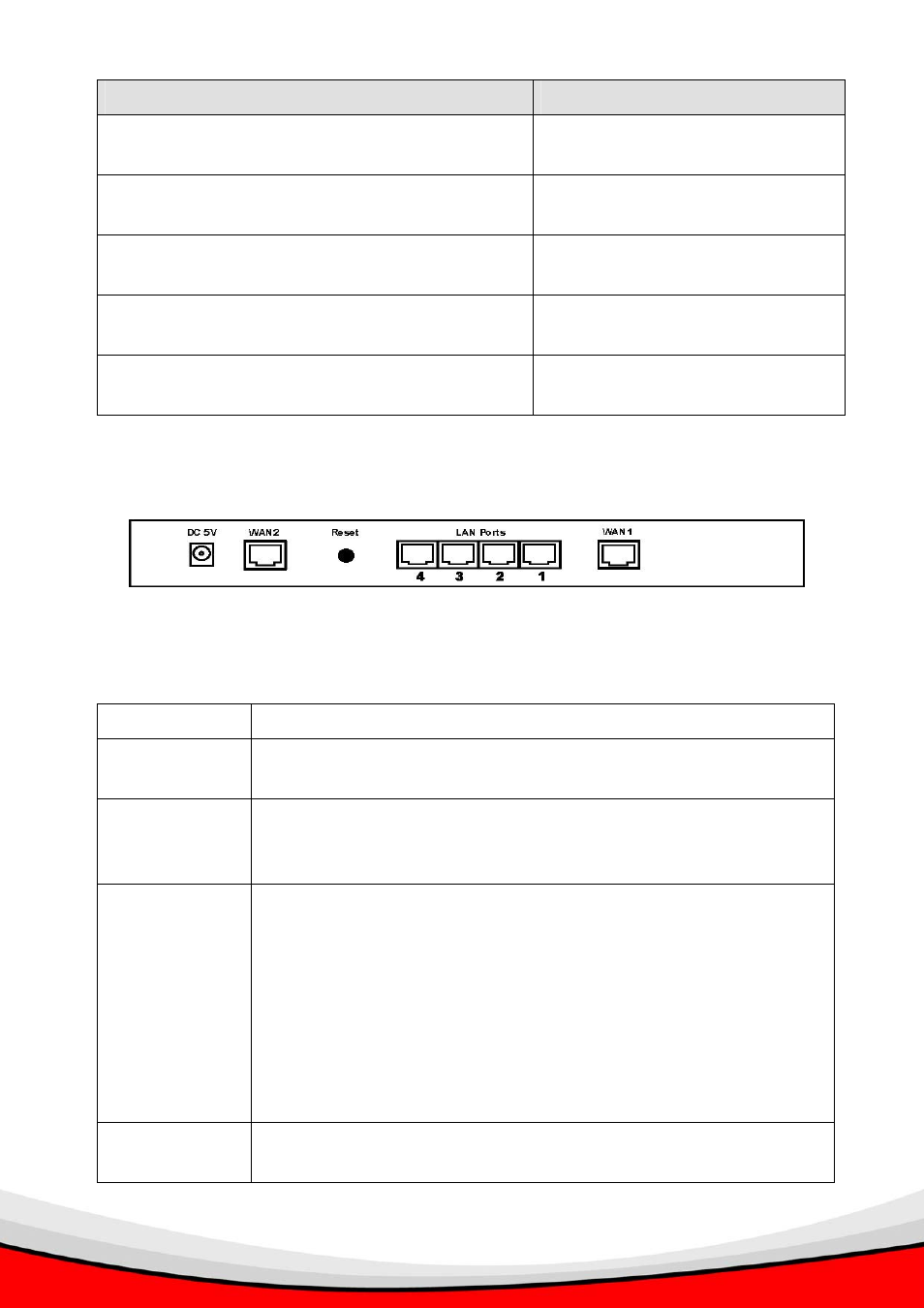

Рисунок 1-3: Задняя панель
DC 5V
Разъём для подключения блока питания.
WAN 2
Разъём для подключения второго широкополосного
модема.
Кнопка
Reset
Если нажать и отпустить в течение 1 секунды,
устройство перезагрузится. Если нажать и отпустить в
течение 3 секунд, произойдет сброс настроек.
Порты
локальной
сети
Порты для подключения ПК. Возможно одновременное
использование соединений 10BaseT и 100BaseT.
Примечание:
Если необходимо, любой порт может работать в
качестве порта для соединения с магистральной
сетью. Для соединения с нормальным портом или
хабом достаточно использовать обычный кабель для
локальной сети.
WAN 1
Разъём для подключения первого широкополосного
модема.
