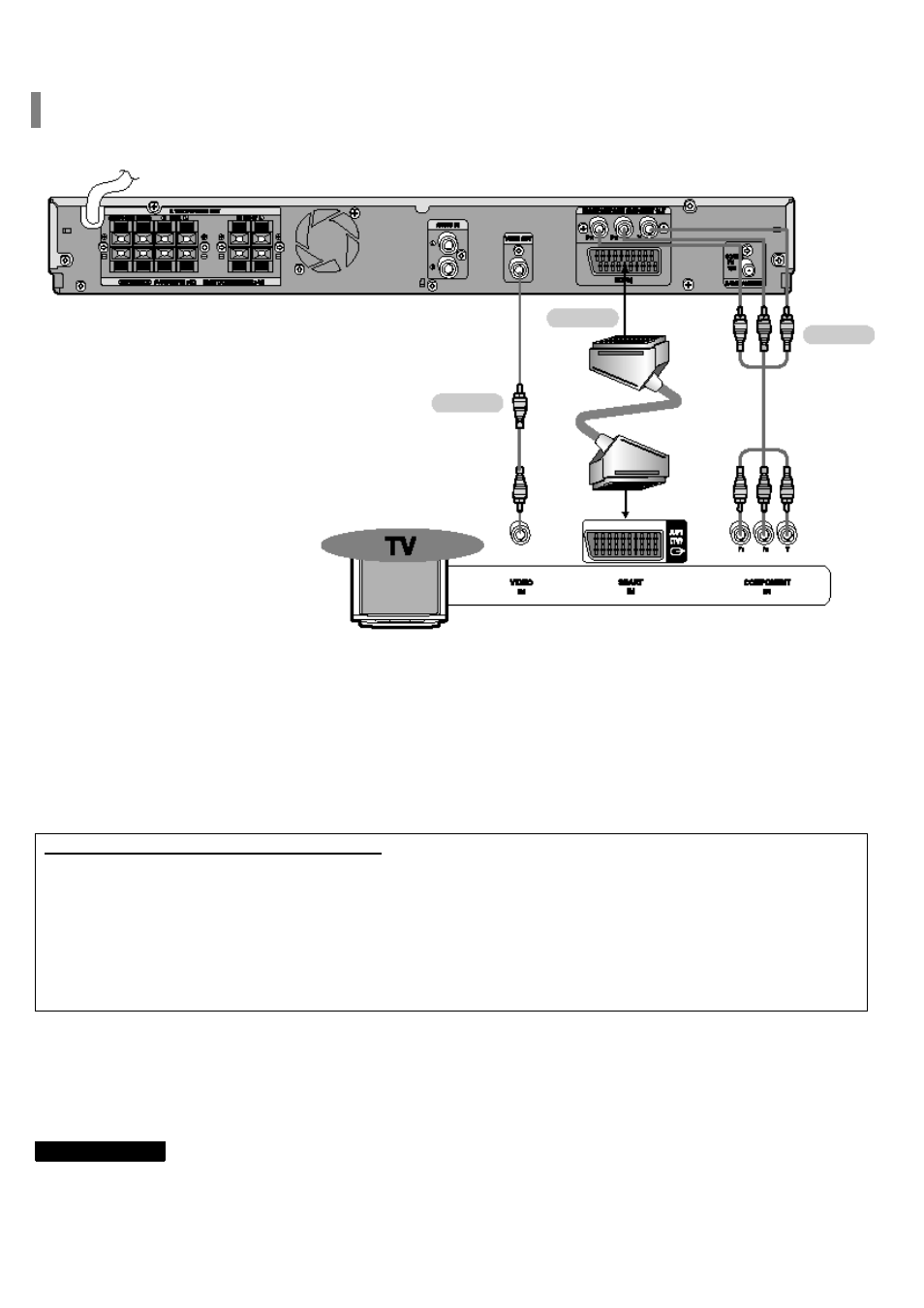

Подключение выходов видеосигнала к телевизору
При подключении системы к телевизору выберите один из трех описанных ниже способов подключения.
СПОСОБ 1 Выход композитного видеосигнала ---------------------- Изображение хорошего качества
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео) вашего
телевизора при помощи поставляемого с системой кабеля для видеосигнала.
СПОСОБ 2 Разъем СКАРТ -------------------------------------------------- Улучшенное качество изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход
аудио/видеосигнала) на задней панели системы с входным гнездом СКАРТ вашего телевизора при помощи
кабеля с разъемами СКАРТ (покупается отдельно).
Функция выбора режима видеосигнала
Нажмите кнопку VIDEO SEL. (Выбор видеосигнала) на пульте дистанционного управления и
удерживайте ее нажатой не менее 5 секунд.
• На дисплее появится сообщение "COMPOSITE" (Композитный) или "RGB".
В это время кратковременными нажатиями кнопки VIDEO SEL. вы можете поочередно выбирать для видеосигнала
режим "COMPOSITE" и "RGB".
• Если в вашем телевизоре имеется разъем СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL., чтобы выбрать
режим RGB. Это позволит получить наилучшее качество изображения при использовании разъема СКАРТ.
• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), нажимайте кнопку VIDEO SEL., чтобы выбрать режим
COMPOSITE.
СПОСОБ 3 Компонентный видеовыход (с прогрессивной
разверткой) ---------------------------------------------------------------------------- Наилучшее качество изображения
Если у вашего телевизора имеются входные разъемы для компонентного видеосигнала, соедините гнезда
компонентного видеовыхода Pr, Pb и Y на задней панели системы с соответствующими гнездами на телевизоре
при помощи кабеля для компонентного видеосигнала (покупается отдельно).
Примечание
• В режиме прогрессивной развертки (при использовании компонентного видеовыхода), через
разъемы VIDEO OUT и СКАРТ видеосигнал не передается.
СПОСОБ 3
СПОСОБ 2
СПОСОБ 1
