1
RUS
●
ОПИСАНИЕ

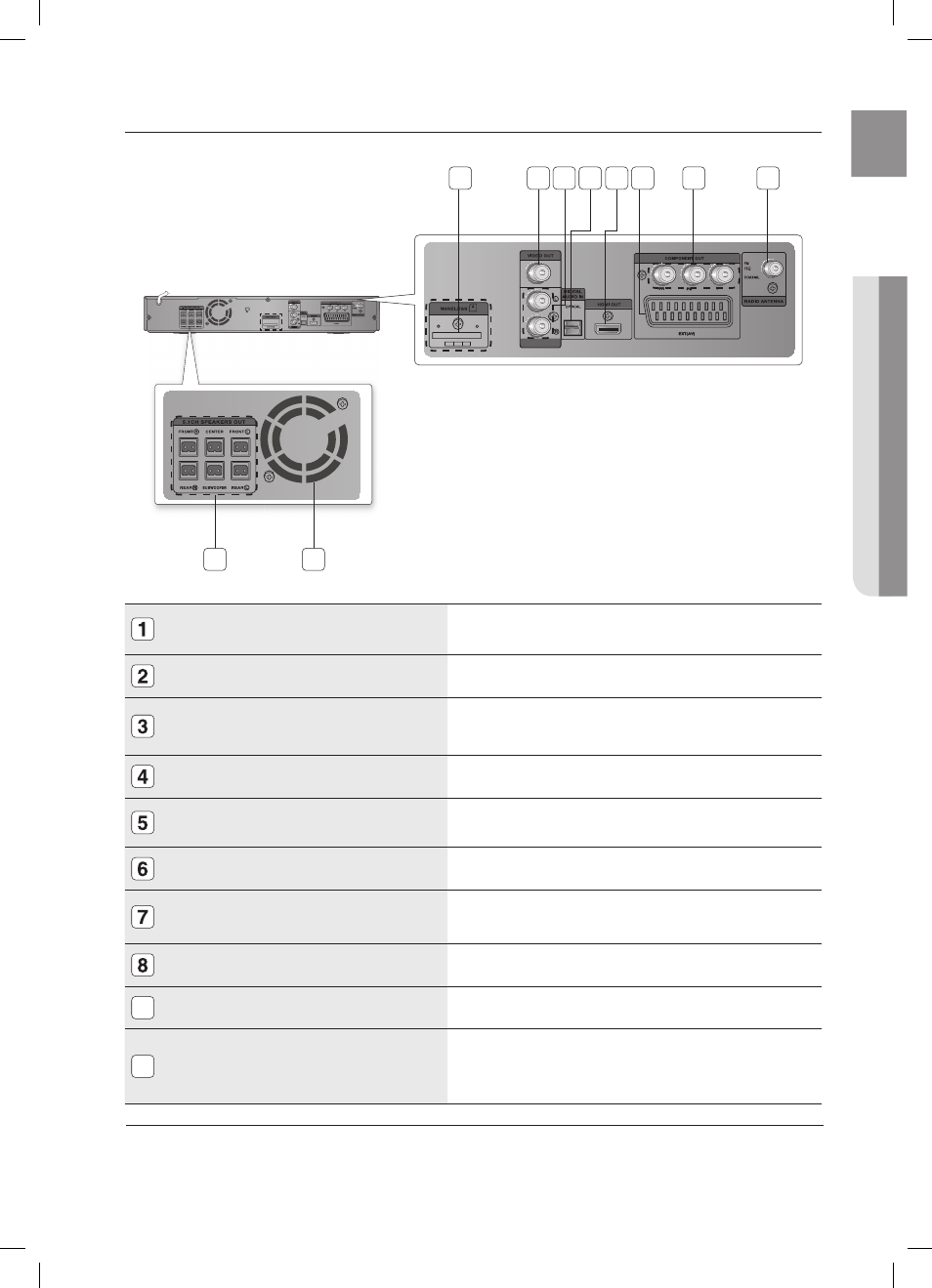

зАдНяя ПАНЕЛЬ
ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ БЕСПРОВОДНОГО
ДОСТУПА TX (только HT-TKZ316) Плата TX обеспечивает связь между основным устройством и
дополнительным усилителем беспроводного приемника.
ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
ГНЕЗДА AUX IN 2
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).
ОПТОВХОД ДЛЯ ВНЕШНИХ ЦИФРОВЫХ УСТРОЙСТВ Используется для подключения внешних устройств с цифровым выходом.
ГНЕЗДО HDMI OUT
С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN
на телевизоре для получения изображения наилучшего качества.
ГНЕЗДО РАЗЪЕМА SCART Подключайте к этому гнезду телевизор, имеющий входной разъем SCART.
КОМПОНЕНТНЫЕ ВЫХОДНЫЕ ВИДЕОГНЕЗДА Подключение телевизора с компонентными входными видеогнездами к этим гнездам.
ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω Подключение FM-антенны.

ВЫХОДНЫЕ РАЗЪЕМЫ ГРОМКОГОВОРИТЕЛЕЙ Подключите передние, центральный, задние громкоговорители и сабвуфер.
10
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.
AUX IN 2
AUX IN 2
 1
10
  4
HT-TKZ216 не поддерживает функцию беспроводного приемника.
