Назначение
Регулятор громкости с селектором киберсистемы TW-103 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Блок предназначен для работы с терминальными усилителями TW-064 и TW-066 и служит для
дистанционного выбора номера звукового канала и установки уровня громкости в выбранном
канале.
На передней панели блока имеется дополнительный аудио-разъем, к которому можно подключить
микрофон. Сигнал от микрофона, приглушит звук, поступающий на цифровой вход терминальных
усилителей от центральной системы.
Конструктивно блок выполнен в металлическом корпусе, предназначенном для настенного монтажа.
Основные органы управления и коммутации

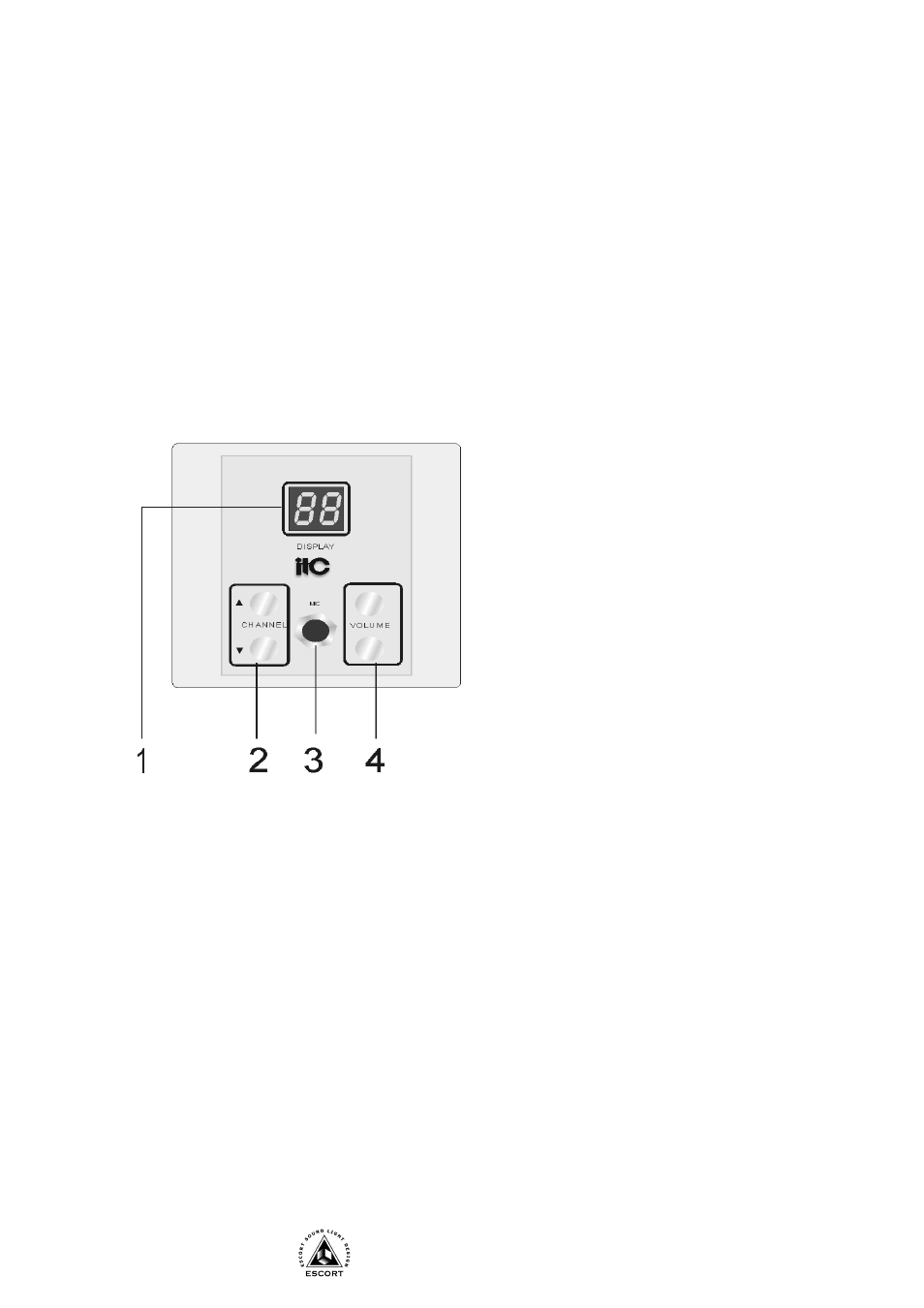

Передняя панель
1. ЦИФРОВОЙ ДИСПЛЕЙ – Показывает номер звукового канала и уровень громкости в нем.
2. ВЫБОР КАНАЛА - Используются для выбора звукового канала ( от 1 до 5).
3. ВХОД MIC – Гнездо (MINITRS) для подключения микрофона. Подключение разъема блокирует
цифровые входы.
4. РЕГУЛЯТОРЫ ГРОМКОСТИ - Используются для настройки громкости выбранного звукового
канала.
Порядок подключения и функционирование
1. Данный блок может быть установлен в любом удобном и доступном месте. Блок может
монтироваться либо врезным, либо накладным способами.
2. Шнур с разъемом DB-9 (на схеме не указан), соедините с соответствующим входом
терминального усилителя.
