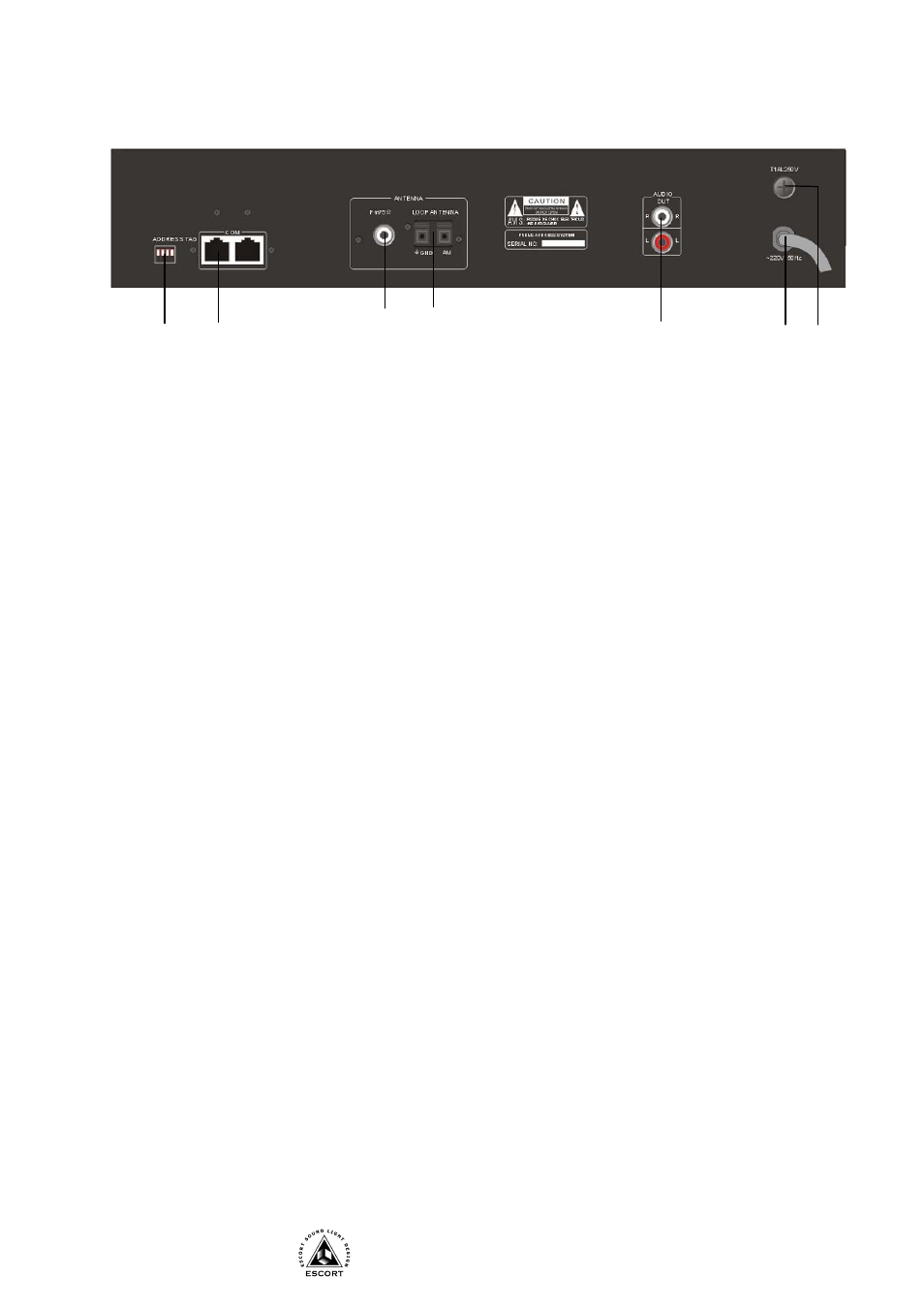

Задняя панель
1. ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG – Используются для установки адреса блока при обращении
к нему системы.
2. ВХОДНОЙ РАЗЪЕМ COM – Входной сетевой порт управления системой (RJ45) (справа -
выходной сетевой порт управления системой).
3. РАЗЪЕМЫ ANTENNA FM – Гнездо для подключения FM-антенны.
4. РАЗЪЕМЫ ANTENNA AM – Гнездо для подключения AM-антенны.
5. РАЗЪЕМЫ AUDIO OUT – Линейные выходы L и R (RCA).
6. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
7. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.6 блока (вход напряжения питания 220В).
3. К входу (слева) разъема поз.2 подключите выход цифрового порта предыдущего блока
киберсистемы (например, TW-010).
4. К выходу разъема поз.2 подключите следующие блоки системы (например, СОМ порт блока TW-
6250).
5. К разъемам поз.3,4 подключите антенны.
6. Разъем поз.5 соедините с одним из музыкальных входов блока TW-6250 (входы с 1 по 5).
7. Установите адрес согласно диаграмме (см. ПРИЛОЖЕНИЕ 3)
8. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
9. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
1
4
2
3 5 6 7
