6. ВХОД MIC – Гнездо (TRS) для подключения микрофона. Подача звукового сигнала на данный
вход, приглушает работу цифровых входов.
7. ВХОД LINE – Гнездо (TRS) для подключения звукового устройства. Подача звукового сигнала на
данный вход, приглушает работу цифровых входов.
8. ИНДИКАТОР ВЫХОДНОГО УРОВНЯ - Индикатор показывает уровень выходного сигнала.

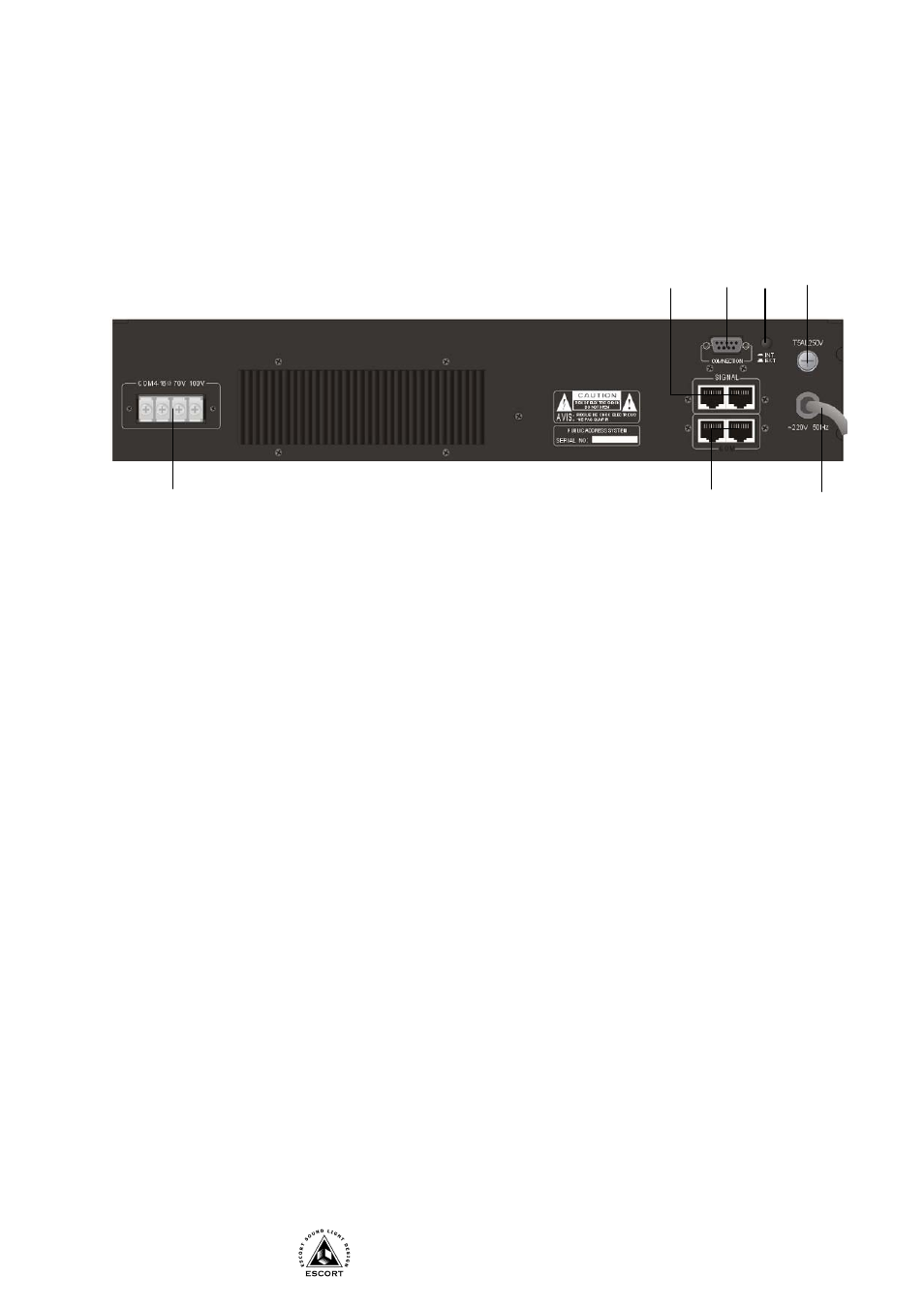

Задняя панель
1. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей. Предусмотрены
следующие сопротивления (напряжения): 4~16 Ом, 70 В и 100 В. В любом случае используйте
громкоговорители с сопротивлением равным или большим обозначенного на усилителе.
2. ВХОД COM - Разъем (RG-45) для подвода входного цифрового управляющего сигнала и 2-х
звуковых каналов (0,1) для усиления.
3. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
4. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
5. КНОПКА INT EXT – Кнопка для включения встроенного (INT) селектора каналов, или внешнего
(EXT), например TW-103.
6. CONNECTION – Разъем для подключения внешнего селектора каналов (например, TW-103).
7. ВХОД SIGNAL - Разъем (RG-45) для подвода входных звуковых сигналов для усиления
(содержит 4 звуковых канала 2,3,4,5) и для передачи звуковых сигналов на следующие
терминалы.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.6 блока (вход напряжения питания 220В).
3. Клеммы поз.1 соедините с проводом громкоговорителя. Сигнальный провод громкоговорителя
соединяется с “100В” клеммой, общий провод громкоговорителя соединяется с “СОМ” клеммой.
4. К входу поз.2 подключите MUZ выход блока TW-6250 (или распределителя TW-042).
5. К входу поз.3 подключите СОМ выход последнего блока центрального оборудования (или
распределителя TW-042) (см. схему подключения).
6. Выходы 4, 5 соедините с входами следующих терминальных усилителей (для последнего
терминального усилителя данные выходы не задействуются).
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
2
1
3
4
5
6
7
