1
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Назначение
Терминальный усилитель киберсистемы TW-064 (далее – блок, усилитель) входит состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Усилитель предназначен для усиления звукового сигнала с целью его дальнейшей трансляции на
громкоговорители.
На вход усилителя поступает 2 вида сигналов от центральной системы:
1) Музыкальный сигнал (MUZ) - с целью дальнейшего усиления.
2) Цифровой управляющий сигнал (COM) – для дистанционного включения номера канала и
установки уровня звука в нем.
Выбрать номер канала и установить в нем нужный уровень можно также при помощи
дополнительного селектора-аттенюатора TW-103 подключаемого к усилителю через специальный
разъем. Выходной каскад усилителя содержит трансформатор, который дополнительно повышает
напряжение усиленного сигнала.
К высоковольтным выводам усилителя необходимо подключать только специализированные
громкоговорители, содержащие трансформатор.
При настройке, каждому усилителю назначается (прошивается) 3 адреса: 1) адрес устройства, 2)
адрес зоны, 3) адрес терминала. Эта процедура осуществляется при помощи дополнительного ПО
(см. описание ITC-prog.pdf).
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в металлическом корпусе, предназначенном для настенного монтажа.

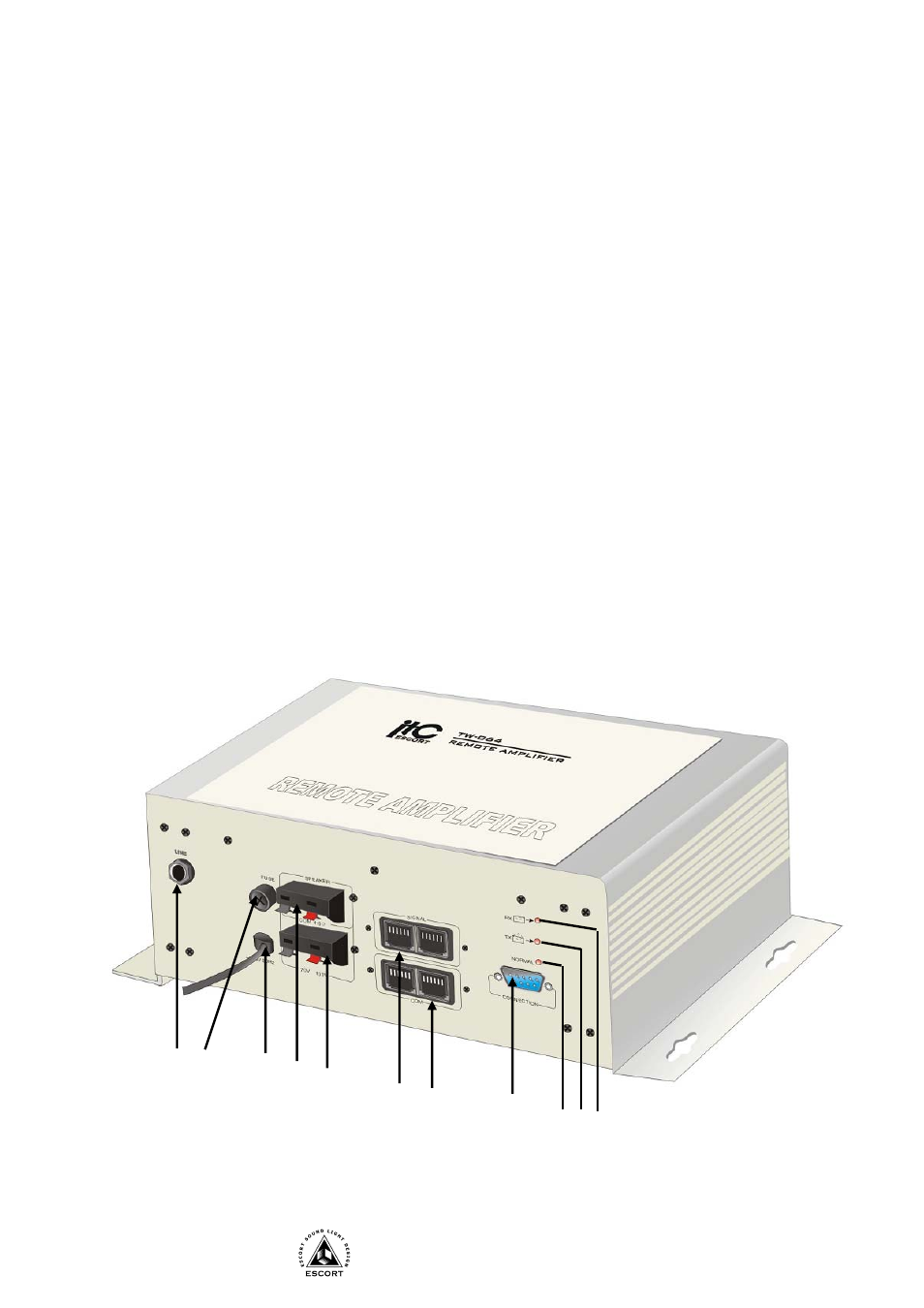

Основные органы управления и коммутации
Передняя панель
1 2
3 4 5
6
7
8
9 10 11
