Назначение
Многоканальный регулятор громкости Т-6239 (далее – блок) входит в состав системы оповещения
“ITC-ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок в одном корпусе содержит 5 аттенюаторов 200Вт каждый и предназначен для
регулирования уровня громкости в линиях громкоговорителей. Мощность линии не должна
превышать 200Вт
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

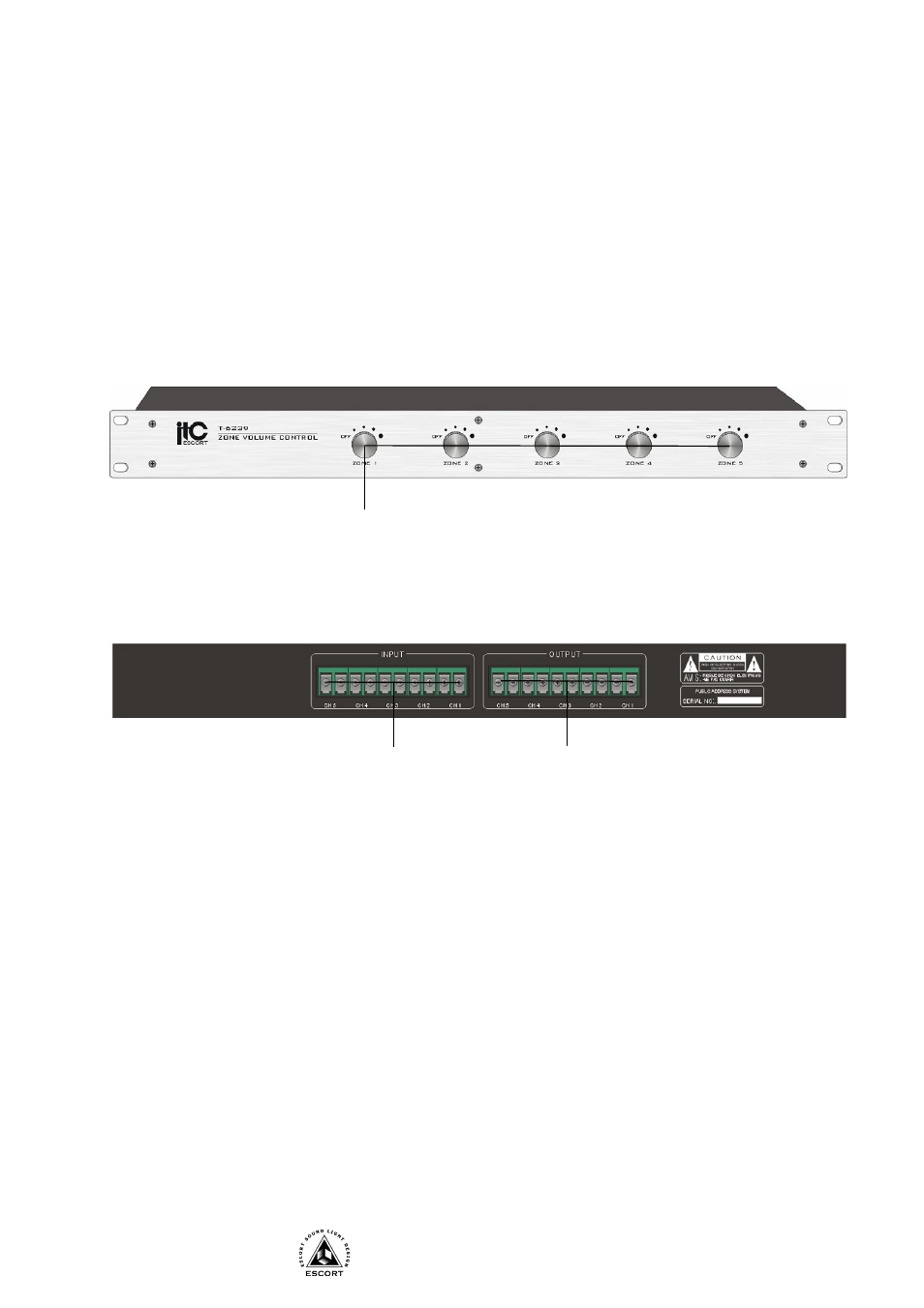

Передняя панель
1.
РЕГУЛЯТОРЫ VOLUME (ГРОМКОСТЬ) - Используется для регулировки громкости целой зоны.
Задняя панель
1.
КЛЕММЫ INPUT – Входы 100 В от усилителя.
2.
КЛЕММЫ OUTPUT – Выходы 100 В на громкоговорители.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. К клеммам поз.1 подключите выходы усилителей или коммутационных блоков.
3. К клеммам поз.2 подключите линии громкоговорителей.
4. Уровень аттенюации устанавливается ручками на передней панели.
