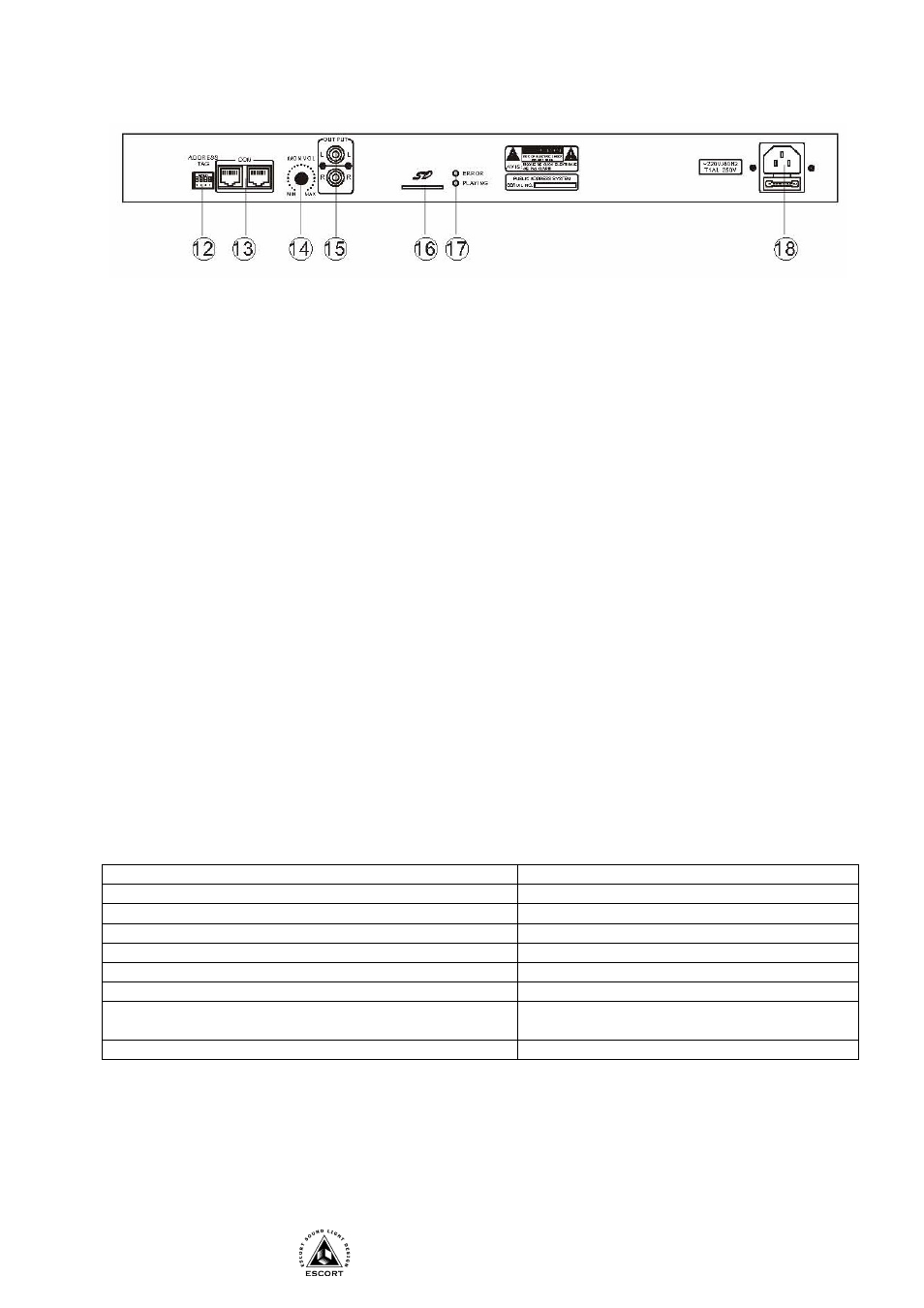

12. DIP-ПЕРЕКЛЮЧАТЕЛЬ – Используется для установки кода адреса устройства.
13. СЕТЕВОЙ ПОРТ COM - Используется для взаимодействия адресных устройств в сети.
14. РЕГУЛЯТОР – Регулятор уровня звука на встроенном мониторе.
15. РАЗЪЕМЫ OUTPUT – Линейный выход (RCA).
16. FLASH – Слот для SD карты.
17. ИНДИКАТОРЫ – Индикатор работоспособности FLASH карты (ERROR - ошибка, PLAYING –
норма).
18. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.18 блока (вход напряжения питания 220В).
3. К разъему поз.15 подключите вход усилителя или аудио микшера.
4. mp3-файлы закачиваются с компьютера, для чего извлеките карту из слота блока, подключите
к компьютеру (используя прилагаемый карт-ридер), запишите на нее mp3-файлы, вставьте в
слот блока.
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз. 2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 20 Вт
Протокл управления RS-422
Скорость передачи данных 4800 б/с
Формат сообщений Mp3
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*215*48 мм
1
Вес, 2,7 кГ
