4
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
8. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
9. РАЗЪЕМ FM ANTENNA – Гнездо для подключения FM-антенны 975 (Ом).
10. РАЗЪЕМЫ LOOP ANTENNA– Клеммы (пружинные) для подключения AM-антенны.
11. РАЗЪЕМЫ AUDIO OUT – Линейные выходы L и R (RCA).
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз. 8 блока (вход напряжения питания 220В).
3. К разъемам поз.9,10 подключите антенны.
4. Разъем поз.3 соедините с одним из входов музыкальных блоков.
5. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
6. Включите питание сетевым выключателем поз.6. При этом должен загореться светодиод поз.
7 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 10 Вт
Диапазон АМ 522-1611кГц
Диапазон FM 87-108мГц
Чувствительность АМ Не менее 20мкВ
Чувствительность FM Не менее 6мВ
Выходной уровень/сопротивление 500мВ/1кОм
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*209*44 мм
1
Вес, 5 кГ

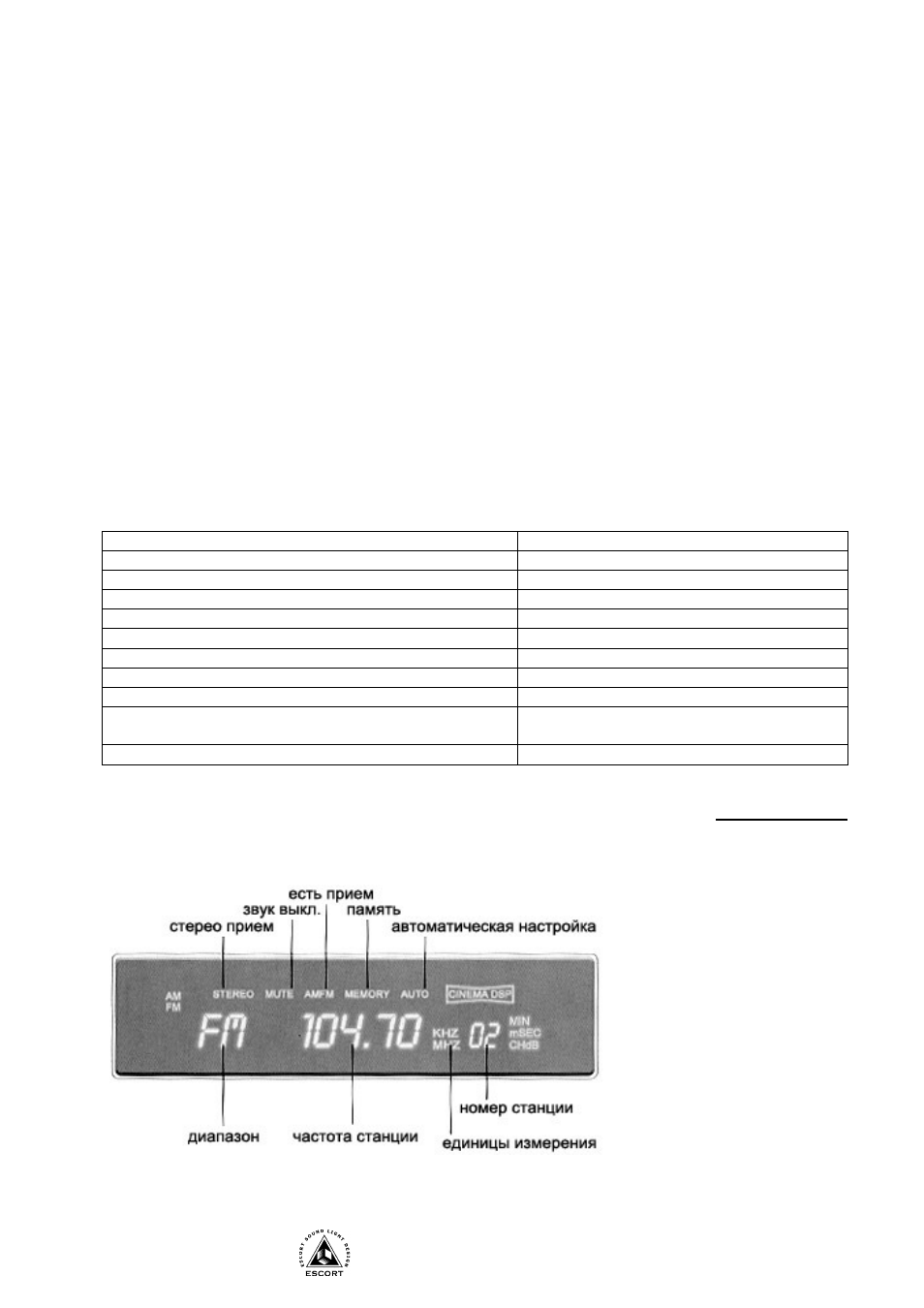

ПРИЛОЖЕНИЕ 1
Многофункциональный дисплей
