Назначение
Проигрыватель компакт-дисков Т-6221
(далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок отвечает за воспроизведение звуковой информации в CD/mp3 форматах на CD-
носителях.
Блок снабжен многофункциональным дисплеем для отображения информации и навигационными
кнопками для управления.
Блок автоматически включается при подаче питания.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

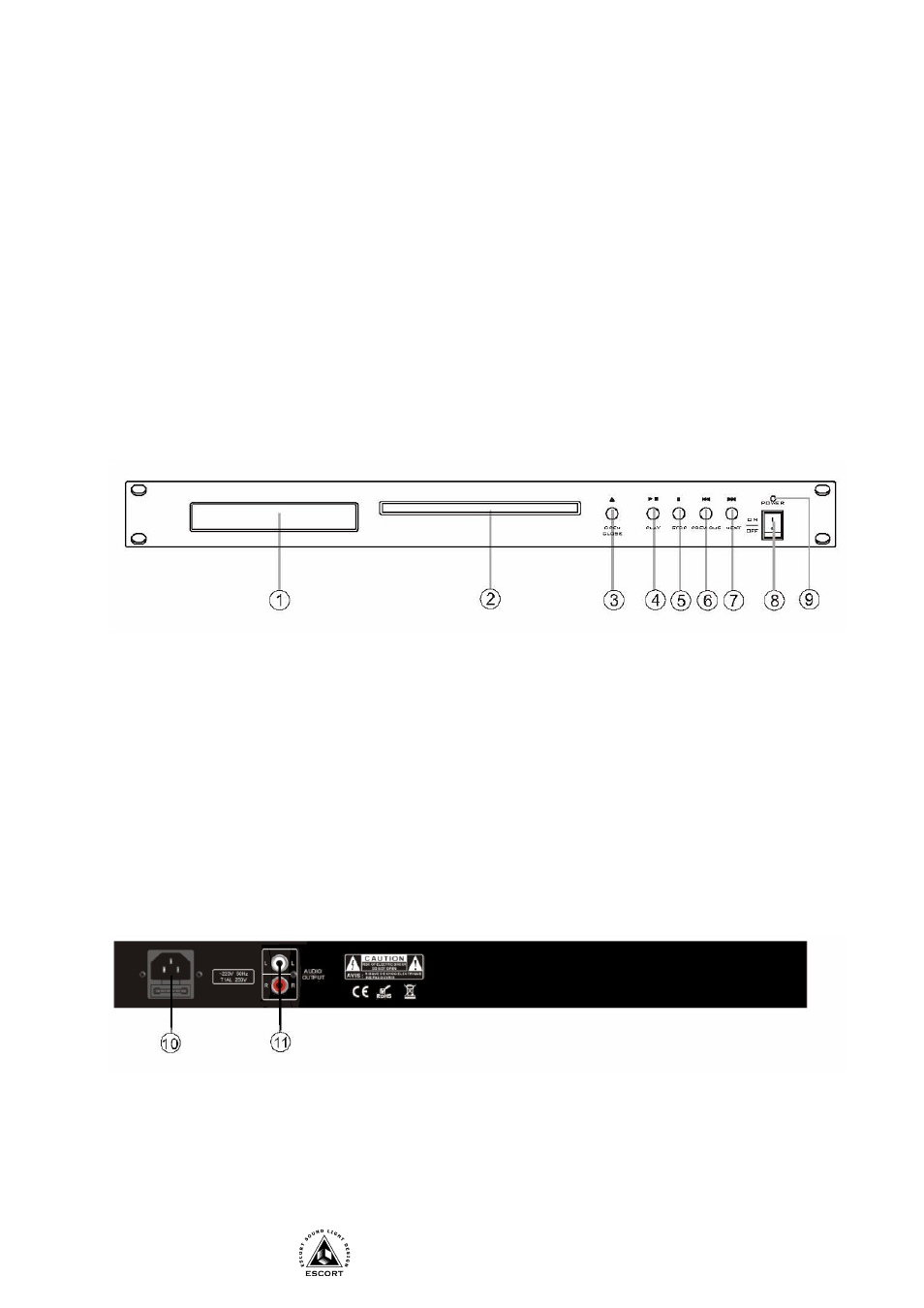

Основные органы управления и коммутации
Передняя панель
1. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – Отражает состояние блока и информацию о диске.
2. ПОДНОС ДИСКА - На поднос может быть загружен только один диск рабочей стороной вниз.
3. КНОПКА OPEN/CLOSE - Используется для открытия и закрытия подноса диска.
Воспроизведение начинается автоматически.
4. КНОПКА PLAY/
PAUSE
- Используется для включения/временной приостановки
воспроизведения.
Повторное нажатие этой кнопки возобновляет воспроизведение.
5. КНОПКА STOP/RETURN - Используется для полной остановки музыкальной трансляции.
6. КНОПКА PREVIOUS - Используется для возврата к началу предыдущего звукового файла.
7. КНОПКА NEXT – Используется для перехода к началу следующего звукового файла.
8. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
9. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
Задняя панель
10. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
11. РАЗЪЕМЫ AUDIO OUT – Линейные выходы L и R (RCA).
