Назначение
Автоматический блок питания Т-6216 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для распределения напряжения питания 220В между блоками системы.
Данным блоком можно запитать до 16-ти различных устройств (16 каналов). Потребляемая
мощность каждого подключаемого устройства не должна превышать 3кВт. Блок работает как в
ручном, так и автоматическом режиме. В ручном режиме блок включается при помощи кнопки на
передней панели, а в автоматическом подачей управляющего напряжения 24В или сигнала в виде
“сухой контакт” на клеммы задней части блока.
Блок снабжен переключателем на передней панели, которым можно фиксировать количество
подключенных каналов. После включения начинается распределение напряжения питания.
Распределение происходит последовательно между розетками от первых к последним с задержкой 1
секунда.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

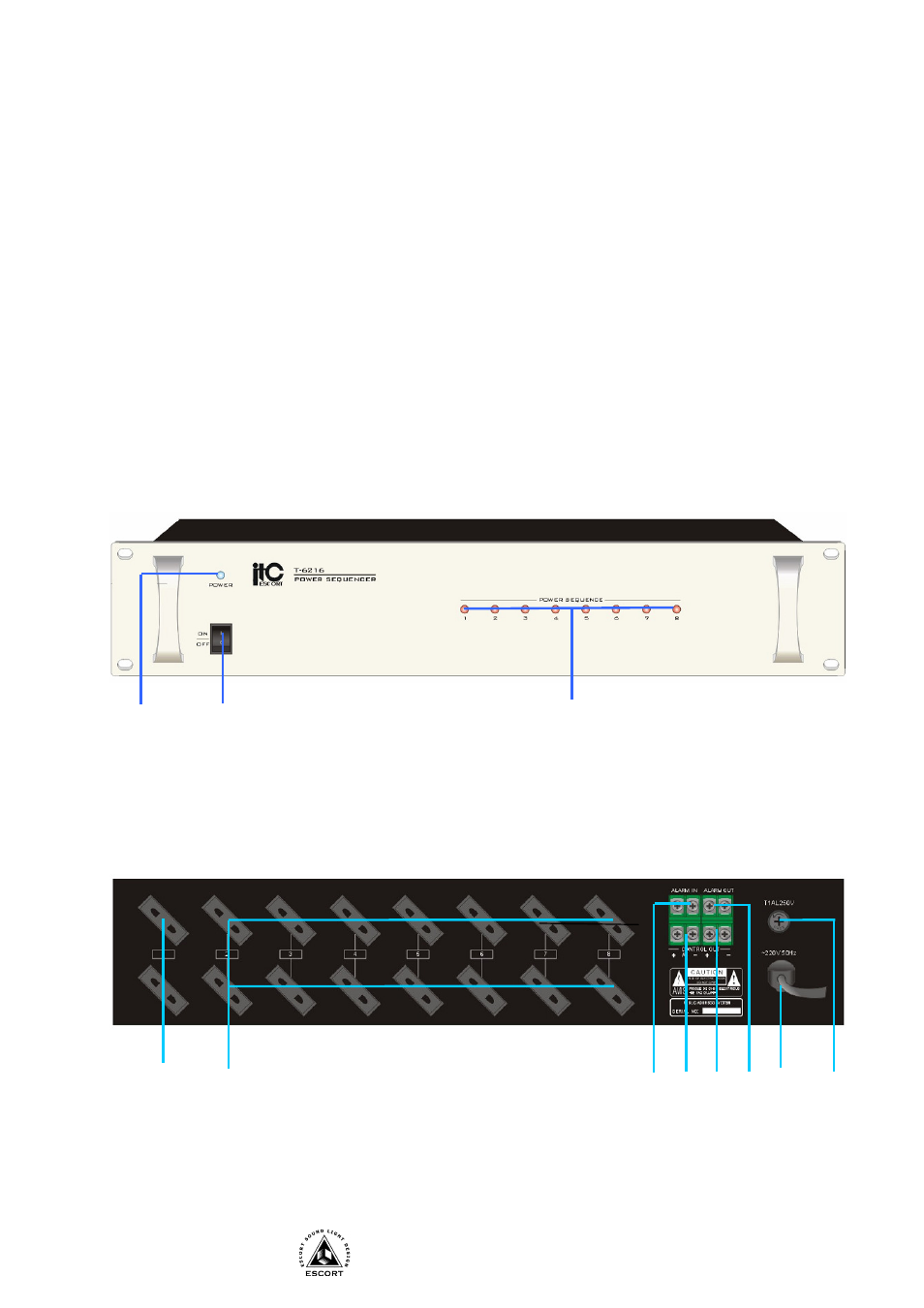

Основные органы управления и коммутации
Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ (СЕТЬ) – Включает данное устройство.
3. ИНДИКАТОР ПОДАЧИ ПИТАНИЯ - Индикатор загорается при подаче напряжения на
соответствующий выход.
Задняя панель
1 2
3
10 9
2
3 4 5 6
1
7 8
