6
Таблица
1.
Номер активного
светодиода
Прожежуток времени
контроля выходных линий
Примечание.
1
-
Ручной
режим работы
2
1 мин.
Режим
используется для настройки оборудования !
3
10 мин.
Режим
характеризуется частыми переключениями и, как следствие,
меньшим
ресурсом работы блока.
4
1 час.
Рекомендуемый
режим работы. Устанавливается при включении.
5
10 час
6
24 час
7
Режим
обучения.
Режим
обучения позволяет при изменении характеристик какого-либо канала, запомнить его состояние не производя его
выключение
. Для этого необходимо в данном режиме нажать кратковременно (менее 3 сек) кнопку канала состояние которого
нужно
запомнить.
Таблица
2
Состояние индикатора
Состояние выходной линии
Примечание
Мигающий
зеленый
Линия
на контроле. Импеданс линии в норме.
Зеленый
Линия
на контроле. Импеданс линии выше нормы.
Красный
Линия
на контроле. Импеданс линии ниже нормы.
Срабатывает
система
удаленной
диагностики
“RELAY”
Отсутствие
свечения
Линия
снята с контроля.
Мигающий
красный
Импеданс
линии записан.
Только
в режиме “Обучение”

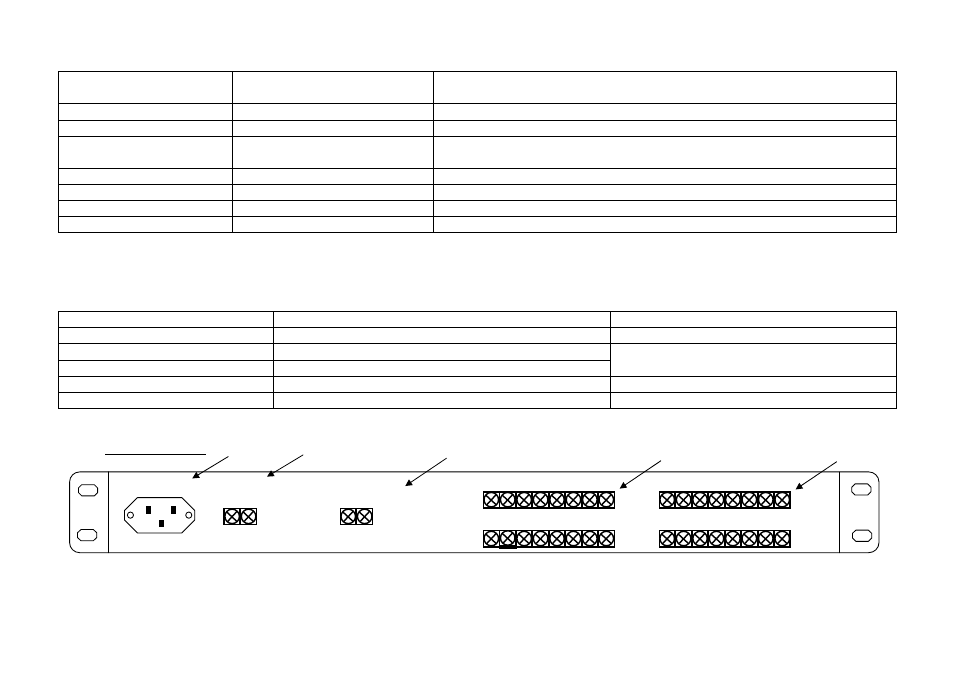

Задняя панель
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2
INPUT
OUTPUT
6
7
8
9
RELAY
DC18-24 В
- +
220В
10
