Инструкция по эксплуатации ESCORT GROUP Itc Escort T-8000
Страница 5

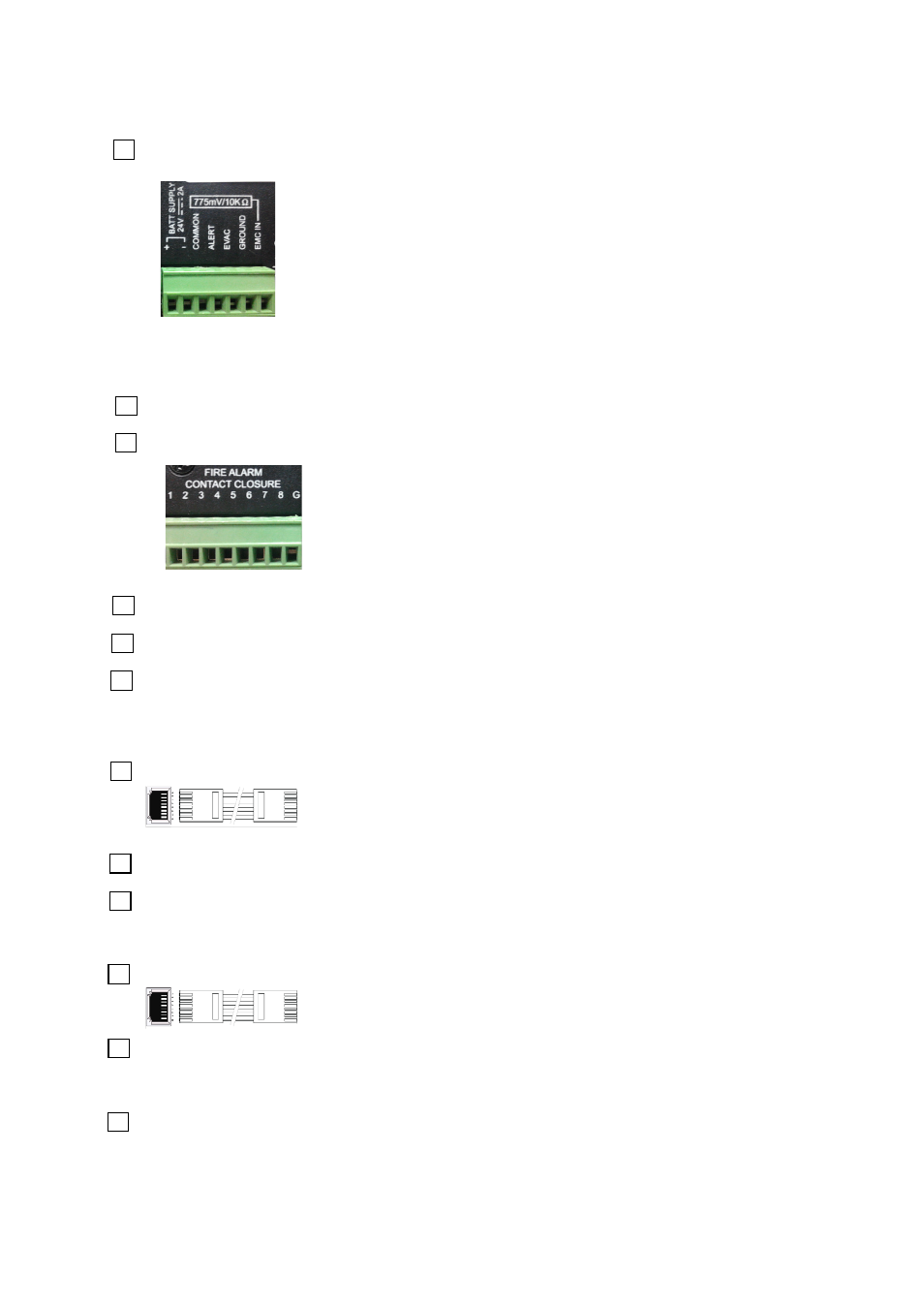

Разъем EVAC/Fire System
«Batt supply» клеммы аварийного питания DC 24V, 2A. При пропадании 220V
матрица автоматически переключается в режим аварийного питания.
«Common + Alert» при подаче сухого контакта меняется тип встроенной
сигнализации на «Полуволна».
«Common + Evac» при подаче сухого контакта, тип встроенной сигнализации
переключается на «Пульс». По умолчанию включено «Волна».
«Ground + EMC IN» клеммы для подачи аварийного звукового сигнала
(775mV/10K). Имеет высший приоритет, минуя все регуляторы громкости кроме
«EMC IN» (поз. 22). После его исчезновения матрица возвращается в исходное положение автоматически.
Аварийное сообщение можно прервать сигналом с MIC1. Для этого нужно нажать кнопку EMERGENCY на
передней панели матрицы.
Регулятор уровня громкости звукового сигнала EMC IN
Разъем Fire Alarm
Сухие контакты пожарной сигнализации 1-8 зоны соответственно. При
подаче сухого контакта на G + 1-8 срабатывает встроенная сигнализация,
которая звучит в зоне соответствующей сухому контакту. Имеет приоритет
перед всеми входами кроме EMC IN и MIC1 после нажатия кнопки
EMERGENCY на передней панели. При исчезновения сигналов с EMC IN и
MIC1 сигнализация продолжает работать. Так же после снятия сухого
контакта матрица возвращается в исходное положение.
Регулятор уровня громкости встроенной звуковой сигнализации Fire Alarm
EXTENSION LINK – Разъем для подключения матриц расширения в режиме SLAVE
LINE IN - Входа для источников звукового сигнала.
1-4 линейные входа выполнены на разъемах RCA, при этом L и R смешиваются. Каждый вход
имеет свой регулятор громкости сигнала Gain. 5-6 входа имеют свой переключатель чувствительности
Line, Mic и Mic+Фантомное питание 48V.
PAGING MIC – разъем для подключения микрофонных консолей Т-8000А. Выполнен на разъеме
RJ-45. К матрице можно подключить 2 консоли. Каждый вход имеет свой
регулятор уровня сигнала микрофона. Приоритет между консолями работает
по принципу «кто первый встал того и тапки».
MIC1 – Микрофонный вход выполнен на разъеме XLR
REMOTE SOURCE – Дублирующий вход удаленной панели Т-8000BW. Активируется при выборе
источника звукового сигнала «L». Его уровень можно регулировать ручкой «Gain». При
одновременной подаче сигналы будут смешиваться.
REMOTE WALL CONTROL – Вход для подключения удаленной панели Т-8000BW. Выполнен на
разъеме RJ-45. Имеется кнопка переключения управления зоной на
удаленную панель.
Регуляторы для каждой зоны: «Page» – регулятор уровня звукового сигнала консоли Т-8000А
«LF» - регулятор уровня низких частот. «HF» - регулятор уровня высоких частот. «Gain» - регулятор
уровня громкости выходного сигнала.
OUTPUT – Линейный выход каждой зоны для дальнейшего подключения к усилителям мощности.
