Назначение
Автоматический вентилятор Т-6215 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для установки в рековую стойку и служит для охлаждения
оборудования. Охлаждение осуществляется за счет 2-х встроенных вентиляторов. Вентиляторы
включаются автоматически при достижении температуры внутри стойки выше 45 градусов. Для этой
цели к блоку подключаются 2 датчика (термопары), которые вырабатывают сигнал сухой контакт
при достижении вышеназванной температуры.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

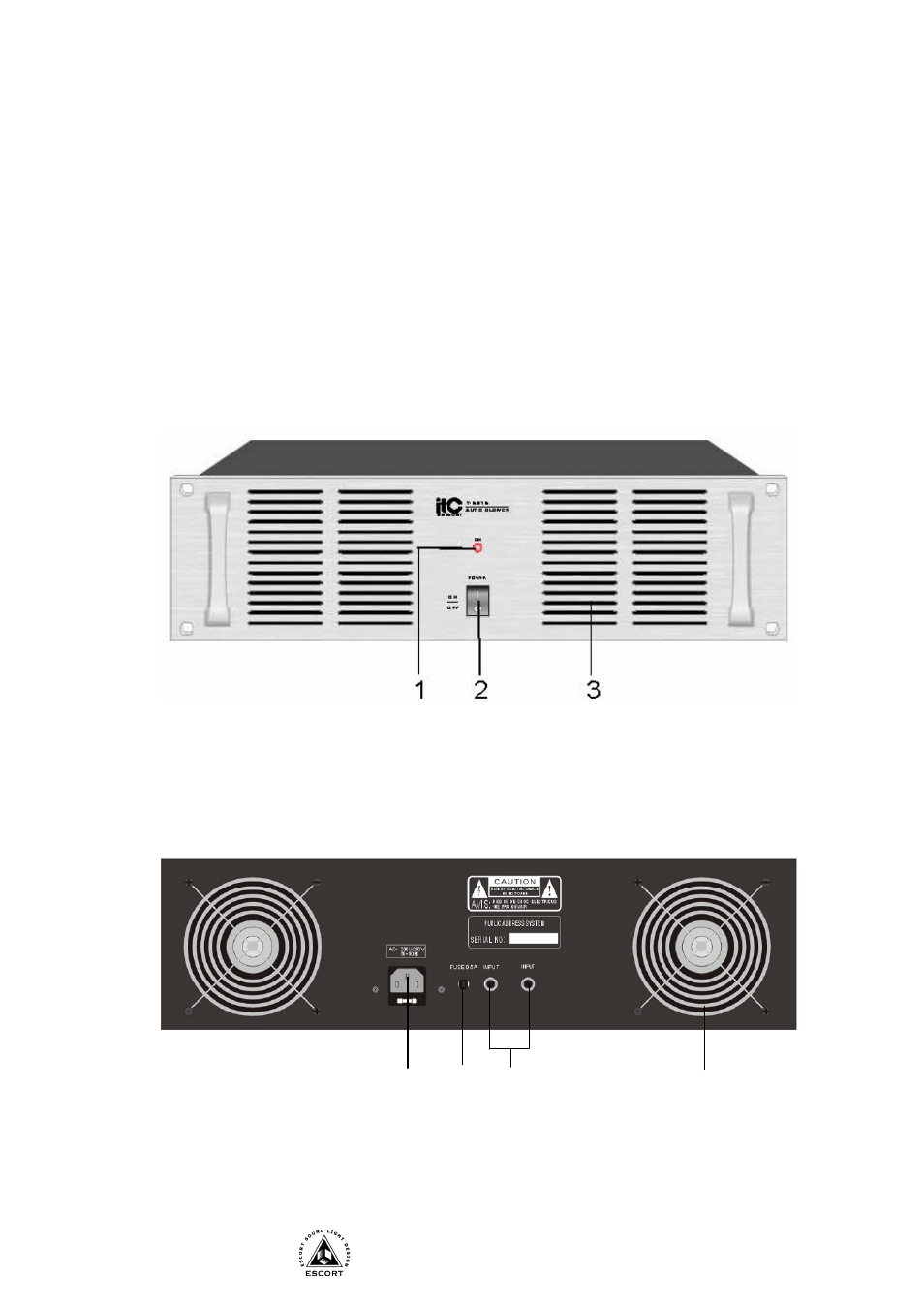

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
ВЫПУСКНЫЕ ПРОРЕЗИ - При работе блока теплый воздух из рэка через эти прорези
выпускается наружу.
Задняя панель
1.
РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
2.
КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
3.
РАЗЪЕМЫ INPUT – Входы управляющего сигнала «сухой контакт» (TRS).
4.
ВЕНТИЛЯТОР
3
1
2
4
