Назначение
Блок резервирования усилителей Т-6209 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
К данному блоку может быть подключено до 4 основных и до 4-х резервных усилителей. Каждому
основному усилителю должен быть сопоставлен резервный усилитель.
Данный блок резервирует работу усилителей, как по входу, так и по выходу.
Блок работает как в ручном, так и в автоматическом режиме. В ручном режиме подключение
аварийного усилителя осуществляется в ручную с помощью нажатия кнопки на передней панели.
Этот режим в основном используется для проверки.
В автоматическом режиме блок самостоятельно определяет пропадание сигнала по входу или по
выходу основного усилителя и подключает резервный. Основные и резервные усилители при этом
должны быть заранее подключены к данному блоку и включены по питанию.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

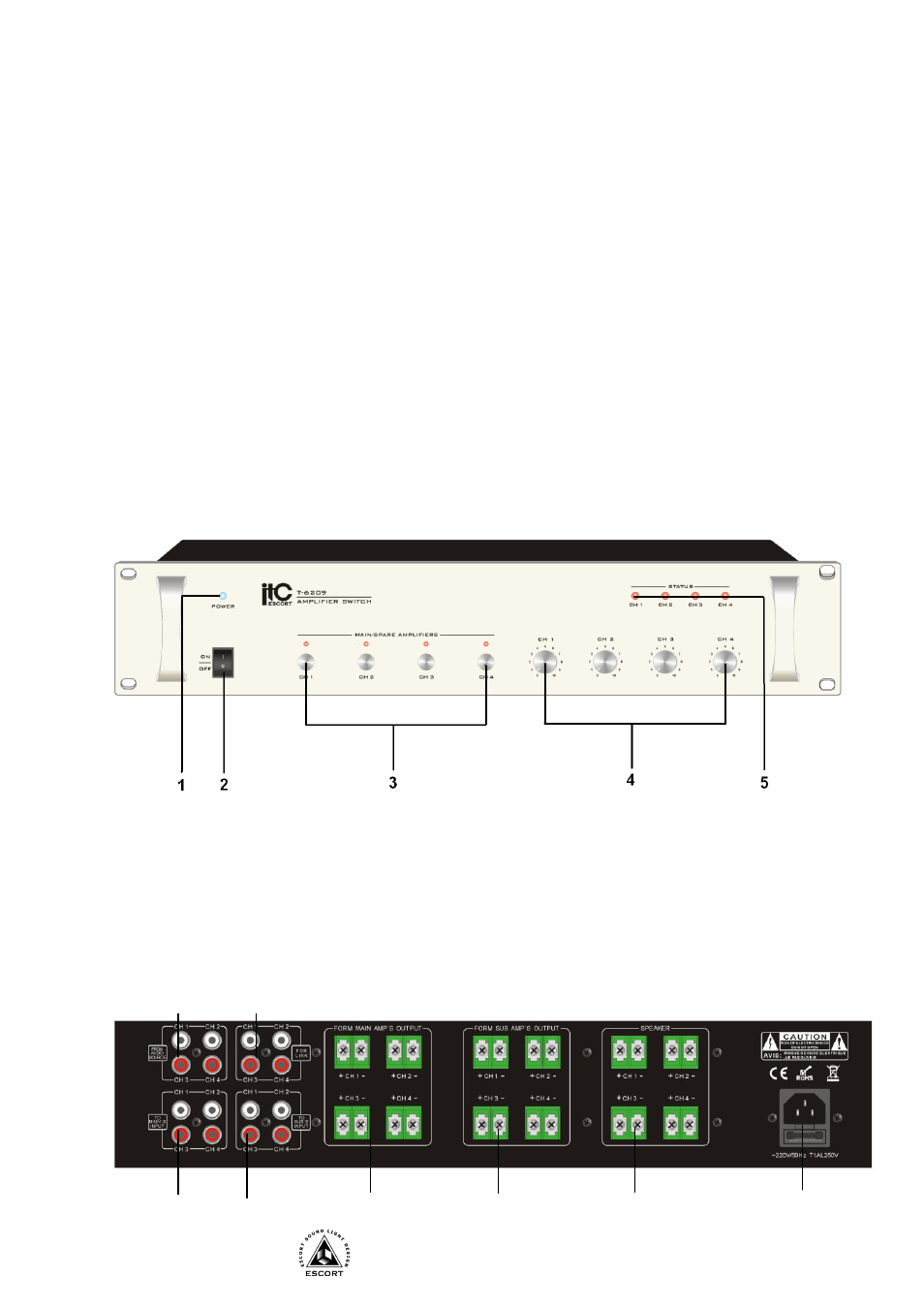

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. КНОПКИ CH 1 ~ CH 4 – Кнопки ручной замены усилителя.
4. РЕГУЛЯТОРЫ CH 1 ~ CH 4 - Используются для настройки громкости звучания работающих в
данный момент усилителей.
5. ИНДИКАТОРЫ CH 1 ~ CH 4 – В случае работоспособности основного усилителя индикатор
горит зеленым цветом и меняет цвет на красный при выходе усилителя из строя.
Задняя панель
1
2
3
4
5
6
7
8
