Назначение
Распределитель аудио сигнала Т-6208 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок распределяет аудио сигнал с 1-го входа на 6 выходов. К входу данного блока
подключается какой-либо аудио источник, к выходу до 6-ти усилителей.
Назначением данного блока является размножение одного сигнала на 6 других, с таким же уровнем.
Данный блок чаще всего используется в схемах, с большим количеством усилителей.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

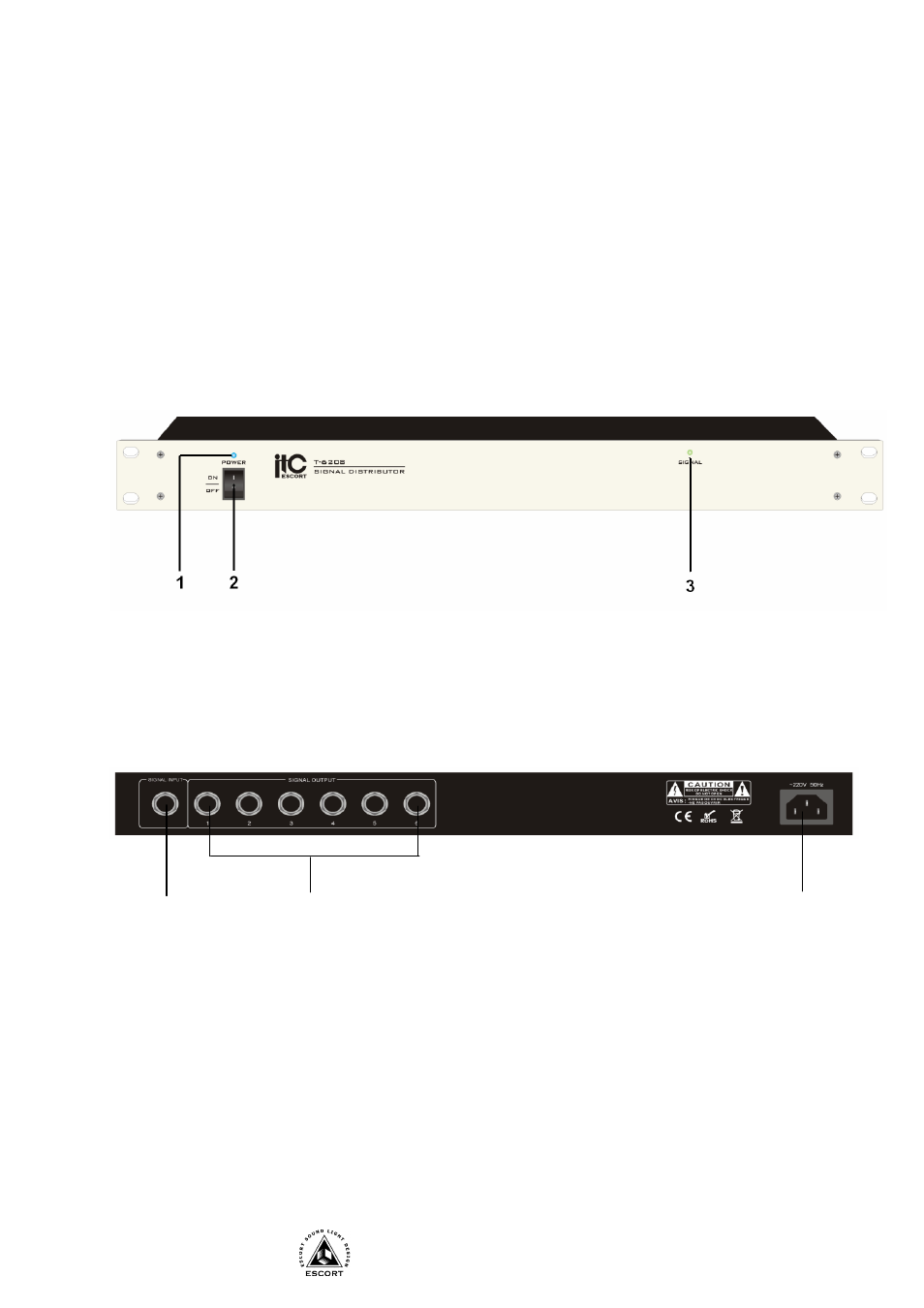

Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
ИНДИКАТОР SIGNAL (СИГНАЛ) – Индикатор наличия сигнала на входе.
Задняя панель
1.
РАЗЪЕМ SIGNAL INPUT – Линейный вход (XLR).
2.
РАЗЪЕМЫ SIGNAL OUTPUT – Линейные выходы (XLR).
3.
РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
3. К линейному входу поз.1 подключите выход звукового источника.
4. К клеммам поз.2 подключите линейные входы усилителей.
