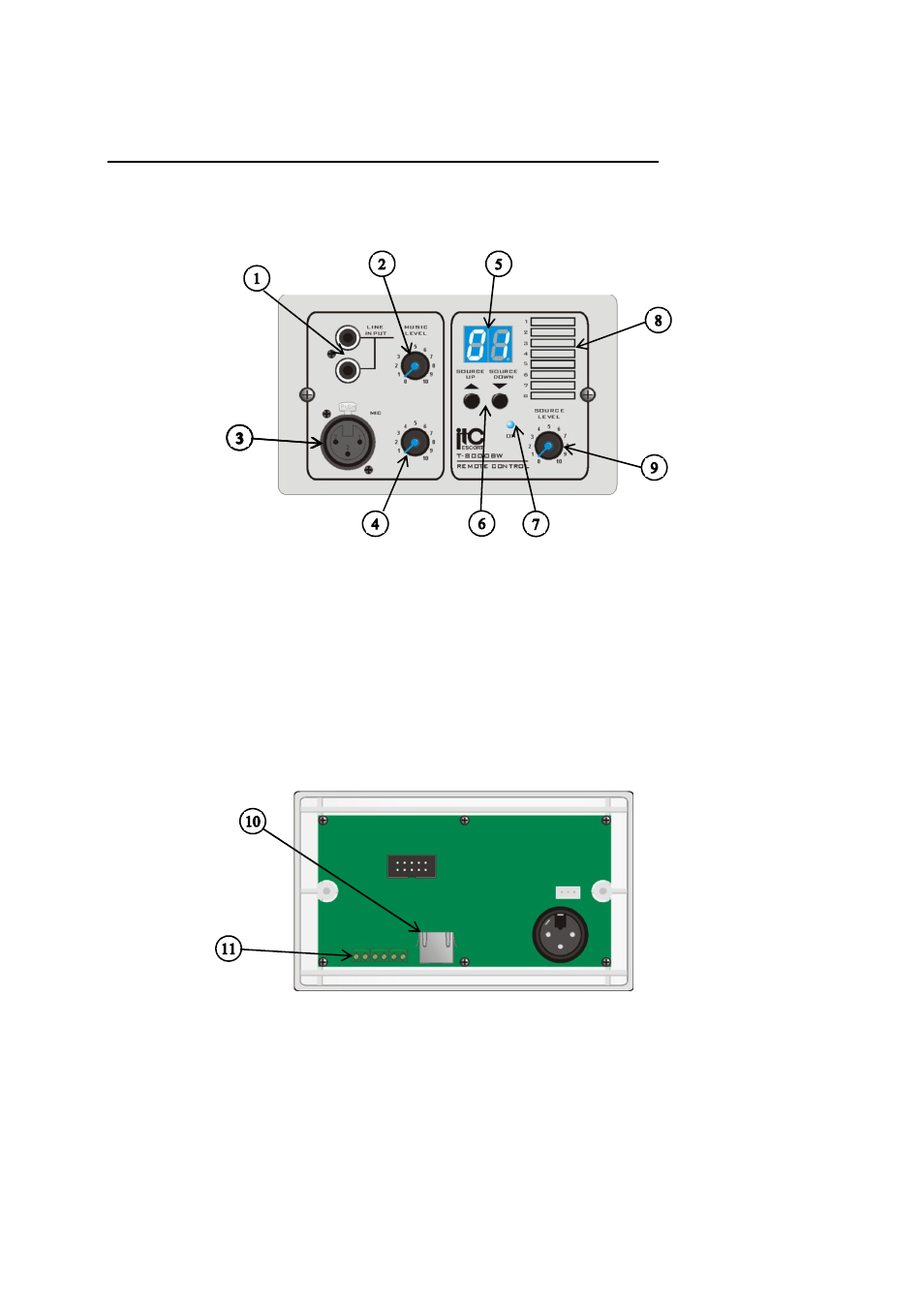

3. Основные органы управления и коммутации T-8000BW
Лицевая панель
1
Линейный вход для подключения источника звукового сигнала данной зоны.
2
Регулятор уровня входного сигнала.
3
Микрофонный вход для голосовых сообщений данной зоны.
4
Регулятор громкости микрофона.
5
Светодиодный индикатор источника звукового сигнала (1-8, L, OOF)
6
Кнопки выбора источника звукового сигнала.
7
Индикатор питания.
8
Табличка для названий источников звукового сигнала.
9
Общий регулятор громкости микрофонного и линейного входов.
Задняя панель
10 Разъем для подключения к блоку T-8000, выполнен на базе RG 45.
11 Разъем для подключения дополнительного питания
DC 24V
если длинна провода
превышает 50м.
