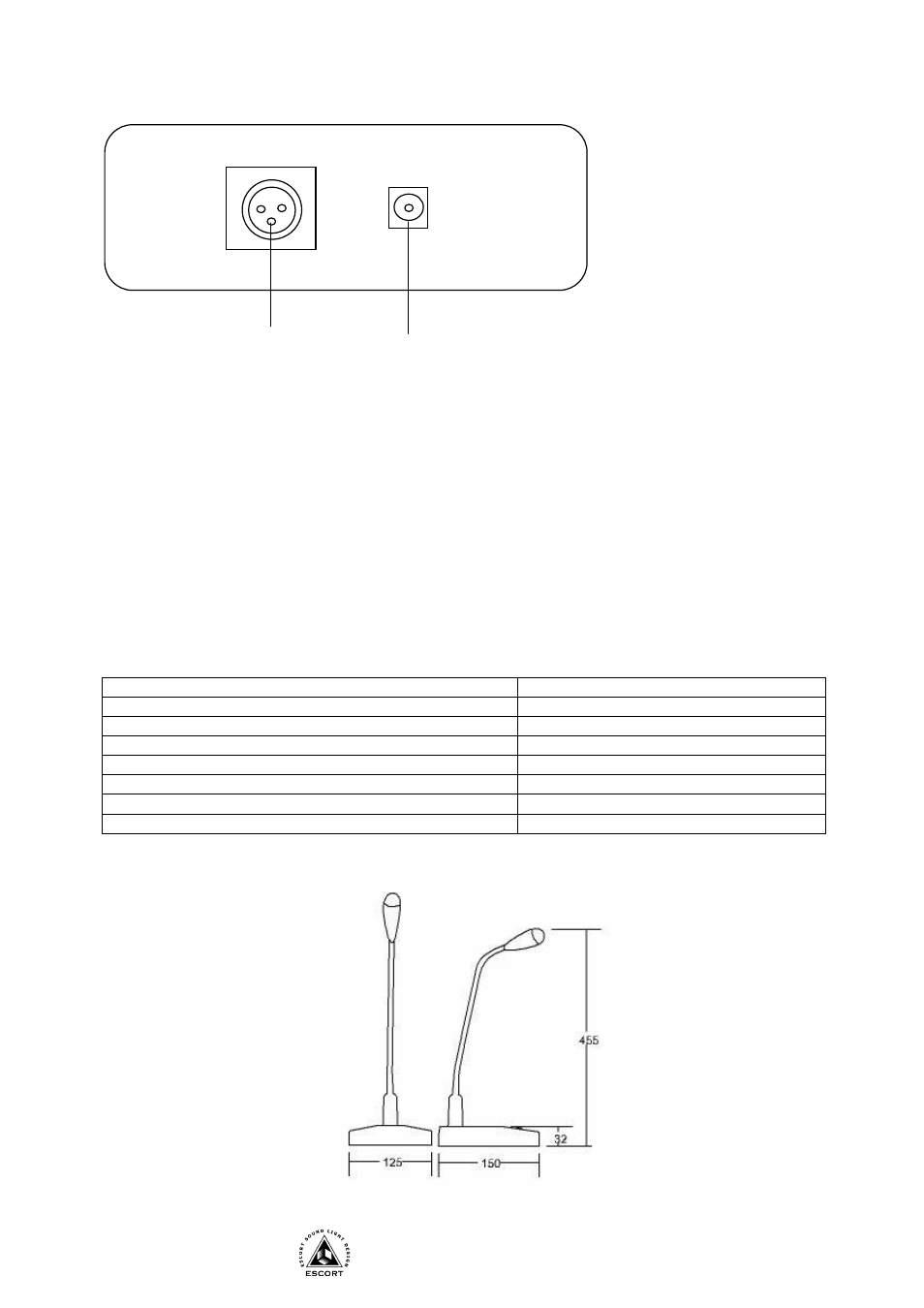

Задняя панель
1. РАЗЪЕМ XLRF – Разъем для подключения микрофонного шнура.
2. РАЗЪЕМ AC 12V – Разъем для подключения шнура адаптера.
Порядок подключения и функционирование
1. Подключите адаптер питания поз. 2 задней панели.
2. Вставьте микрофон на гибкой шее в подставку поз. 3 передней панели.
3. Подключите аудио кабель к разъему поз.1 микрофонной подставки.
4. Подключите аудио кабель к микрофонному входу усилителя (микшера).
5. Подключите адаптер к сети переменного тока 220В.
6. Нажмите кнопку поз. 1 на передней панели, сделайте пробное объявление.
7. Отрегулируйте уровни микрофонного сигнала регулятором поз.6.
Технические характеристики
Напряжение питания
DС 9-12V, 1 батарея (типа крона)
Тип микрофона
Электретный
Частотный диапазон
50-12кГц
Импеданс
600Ом
Чувствительность
-63дБ
Температура функционирования
+1°C +50°C
Относительная влажность
Не более 90 %
Вес,
1,1 кГ
Установочные размеры
1
2
AC12V
MIC OUT
