7. МИКРОФОННЫЙ ВХОД MIC 1 – Гнездо (TRS) для подключения микрофона. Данный вход имеет
приоритет над входами LINE1~2, AUX1~2, MIC2~3 (если регулятор поз.1 (MUTE) активирован) или
микшируется с ними (если регулятор поз.2 (MUTE) не активирован).
8. ИНДИКАТОР ВЫХОДНОГО УРОВНЯ - Индикатор показывает уровень выходного сигнала.
Индикатор HOT указывает на готовность усилителя к работе. Индикатор ABNOR указывает на
включение схемы защиты и работу усилителя при перегрузке или перегреве. Проверьте
входные/выходные условия усилителя.
9. ИНДИКАТОР ЗАЩИТЫ - Индикатор защиты от перегрева.
10. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.

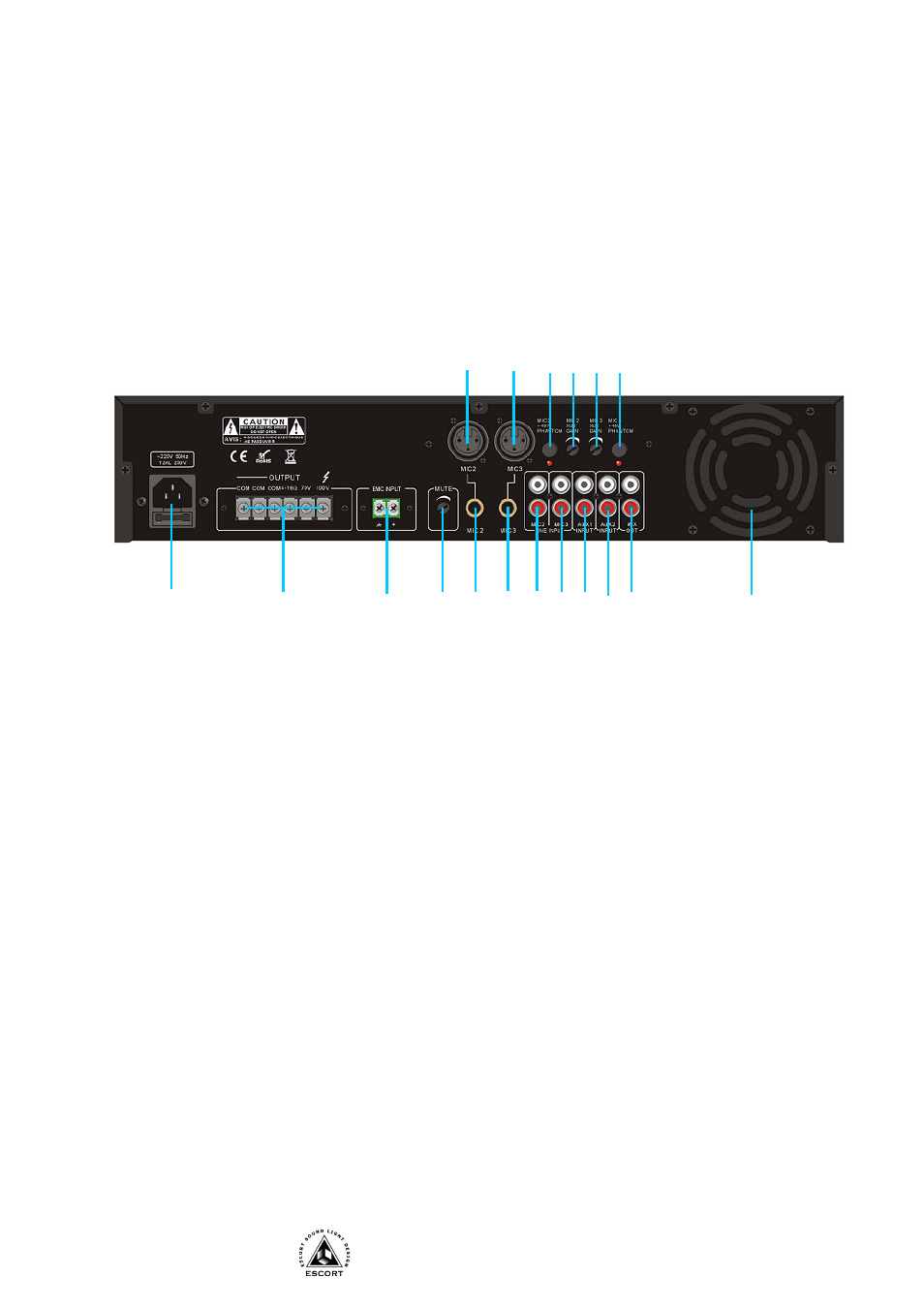

Задняя панель
1. РАЗЪЕМ ПИТАНИЯ 220V/50HZ - Разъем для подключения к сети переменного тока.
2. ВЫХОДНЫЕ КЛЕММЫ OUTPUT - Клеммы для подключения громкоговорителей.
Предусмотрены следующие сопротивления (напряжения): 4~16 Ом, 70В и 100В. В любом случае
используйте громкоговорители с сопротивлением равным или большим обозначенного на усилителе.
3. АУДИО ВХОДЫ EMC INPUT - Клеммы для подключения блока аварийного вещания. Аудио
сигнал поступивший на данный вход, имеет приоритет (приглушает) над всеми остальными
сигналами (входами).
4. РЕГУЛЯТОР ПРИОРИТЕТА MUTE - Регулятор управляет уровнем входного сигнала, поданного
на приоритетный вход 7 (MIC 1) по отношению к остальным входам. В крайнем правом положении
сигнал на входе 7 подавляет все остальные.
5. МИКРОФОННЫЙ АУДИО ВХОД MIC2 - Разъем (TRS не балансный) для подключения
микрофонов.
6. МИКРОФОННЫЙ АУДИО ВХОД MIC3 - Разъем (TRS не балансный) для подключения
микрофонов.
7. МИКРОФОННЫЙ АУДИО ВХОД MIC2 - Разъем (RCA не балансный) для подключения
микрофонов.
8. МИКРОФОННЫЙ АУДИО ВХОД MIC3 - Разъем (RCA не балансный) для подключения
микрофонов.
9. ЛИНЕЙНЫЕ АУДИО ВХОДЫ AUX1 INPUT - Разъемы (RCA) для подключения звуковых
источников.
10. ЛИНЕЙНЫЕ АУДИО ВХОДЫ AUX2 INPUT - Разъемы (RCA) для подключения звуковых
источников.
11. ЛИНЕЙНЫЙ ВЫХОД MIX OUT - Разъемы (RCA) для подключения внешнего усилителя
мощности.
12. ВЕНТИЛЯТОР – Вентилятор для охлаждения.
13. КНОПКА ВКЛЮЧЕНИЯ ФАНТОМНОГО ПИТАНИЯ MIC3 +48V PHANTOM – Кнопка
включения (подачи) фантомного питания на разъем MIC3, поз. 17.
14. РЕГУЛЯТОР УРОВНЯ (ЧУВСТВИТЕЛЬНОСТИ) MIC3 - Регулятор управляет уровнем входного
сигнала, поданного на микрофонный вход поз. 17 (MIC3).
1 2 3 4 5 7 10 6 9 8 11 12
13 16 17 15 14 18
