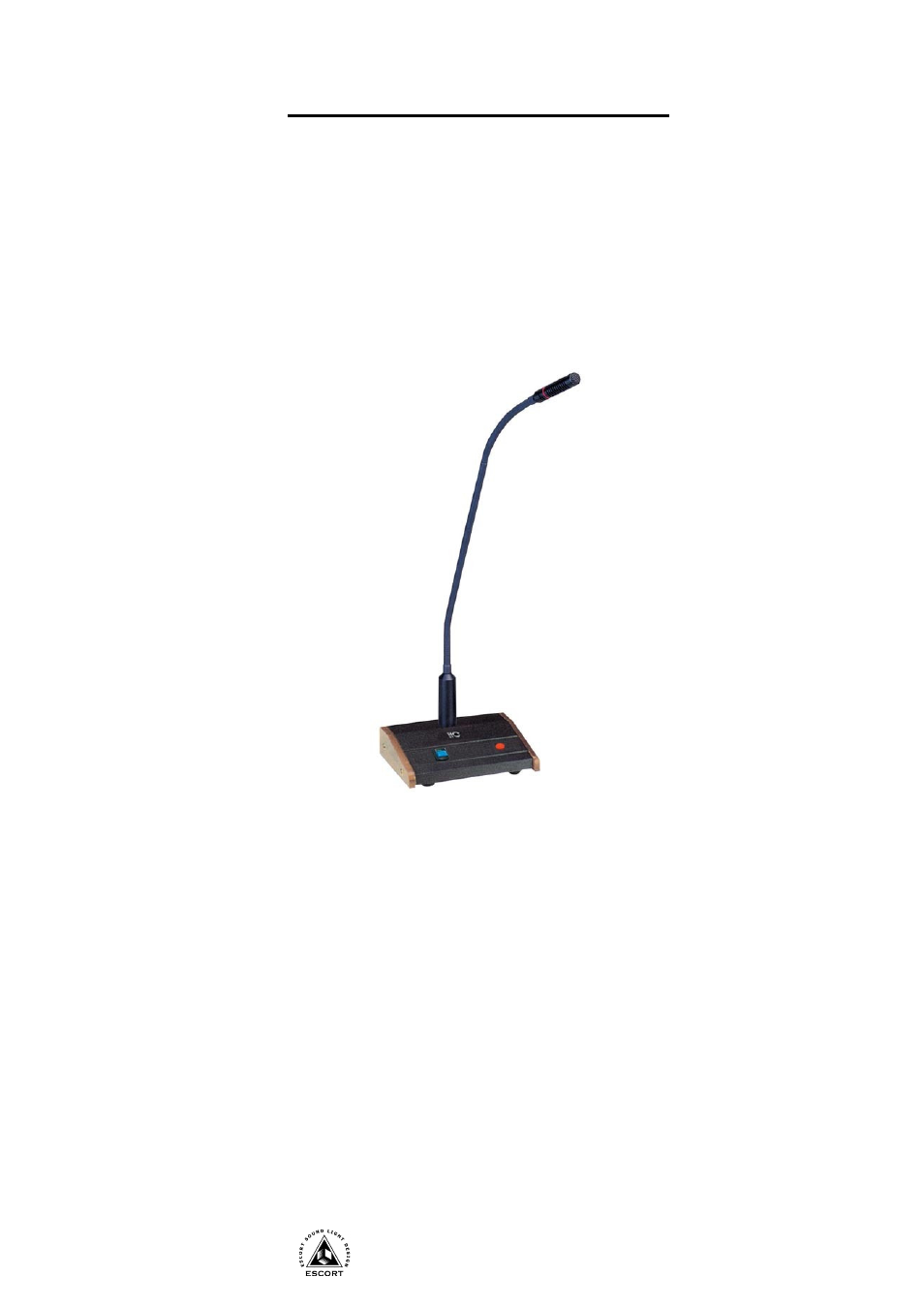

Настольный микрофон Т-521
Назначение
Настольный микрофон Т-521 входит в состав системы оповещения “ITC-ESCORT” и используется для
построения систем аварийного оповещения на базе дополнительного оборудования. Микрофон
предназначен для подачи речевых объявлений. При включении микрофона звучит сигнал
привлечения внимания. Уровни микрофонного сигнала и сигнала привлечения внимания
регулируются при помощи регуляторов на задней панели. На передней панели имеются световые
индикаторы, отражающие работоспособность микрофона контроль питания. Данный микрофон
комплектуется микрофонным шнуром и адаптером постоянного напряжения 12В,(а также
дополнительной кроной) от которого осуществляется питание микрофона.
Конструктивно блок выполнен в виде подставки настольного исполнения и микрофона на
гибкойшее, снабженного XLR-разъемом и соединяющегося с этой подставкой. Микрофон на гибкой
шееснабжен светящимся кольцом и ветрозащитным чехлом.
Основные органы управления и коммутации T-521
Передняя панель T-521
1. РАЗЪЕМ XLRF – Разъем для подключения микрофона на гибкой шее.
2. ИНДИКАТОР MIC – Индикатор включения микрофона.
3. ИНДИКАТОР POWER – Индикатор включения питания.
4. КНОПКА ON/OFF – Кнопка включения/выключения микрофона.
Задняя панель T-521
1. КНОПКА ON/OFF – Включение/выключение питания.
2. РАЗЪЕМ AC 12V – Разъем для подключения шнура адаптера.
3. РЕГУЛЯТОР VOL MIC – Регулятор уровня микрофонного сигнала (под отвертку).
4. РЕГУЛЯТОР VOL CHIME – Регулятор уровня сигнала привлечения внимания (под отвертку).
5. РАЗЪЕМ XLRF – Разъем для подключения микрофонного шнура.
