Назначение
Разветвитель киберсистемы TW-042 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Блок предназначен для разветвления цифрового (СОМ) и звукового (MUZ) сигналов в киберсистеме.
Блок содержит 3 цифровых порта, которые могут работать как входы, так и выходы. Таким образом,
блок работает как разветвитель по входу (2 входа на 1 выход), так и по выходу (1 вход на 2
выхода).
Питание усилителя осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в металлическом корпусе, предназначенном для настенного монтажа.

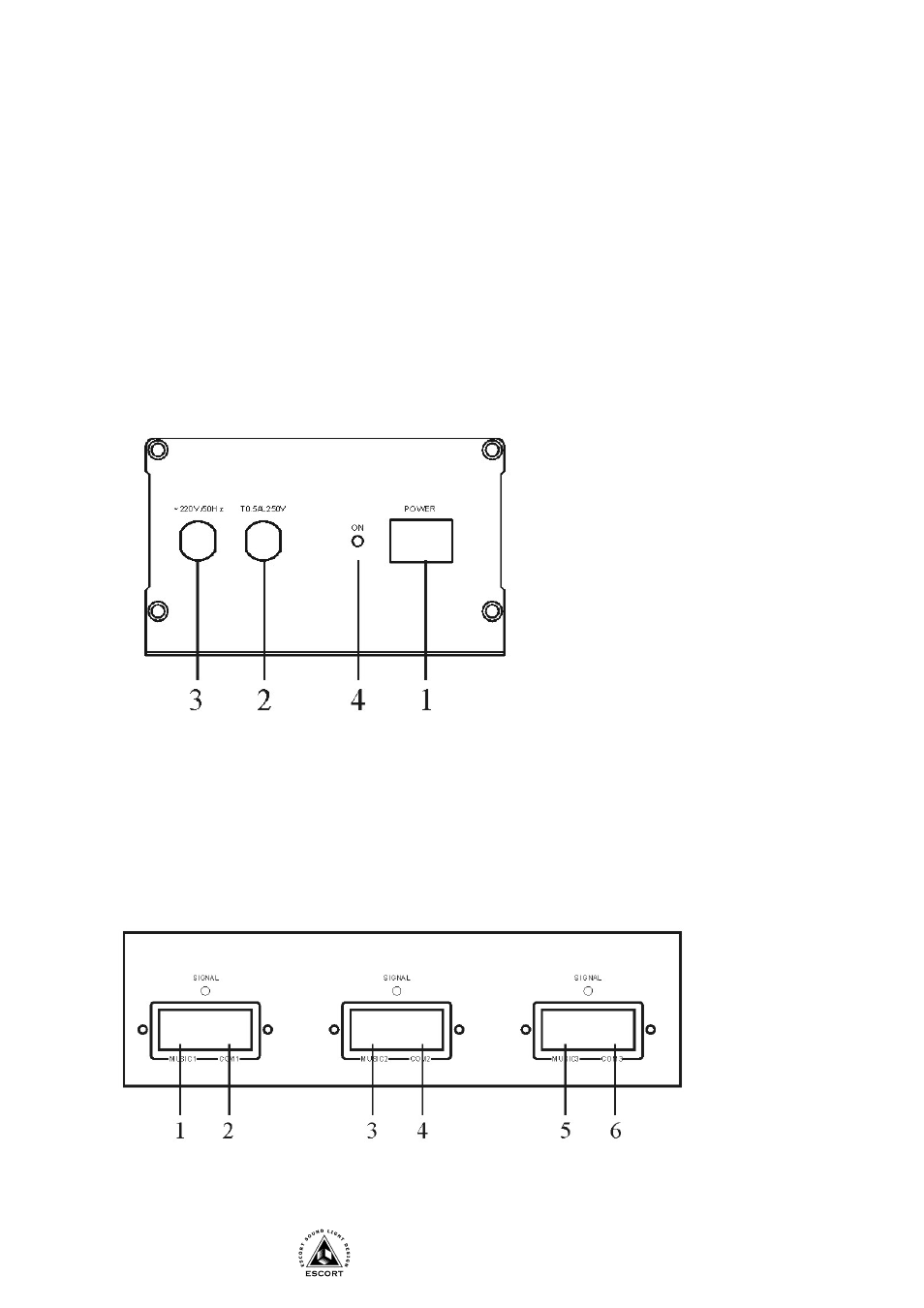

Основные органы управления и коммутации
Передняя панель
1. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
2. КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта
3. ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
4. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
Задняя панель
