1
Назначение
Программируемый таймер Т-6205 (далее – блок) входит в состав системы оповещения “ITC-ESCORT”
и используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок работает как в ручном, так и в автоматическом режимах, и выполняет следующие
функции:
1) Ручное/автоматическое включение/выключение напряжения 220В по 10 каналам.
2) Ручное/автоматическое включение сигналов привлечения внимания.
3) Недельный таймер (99 программ).
4) Аварийный режим.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

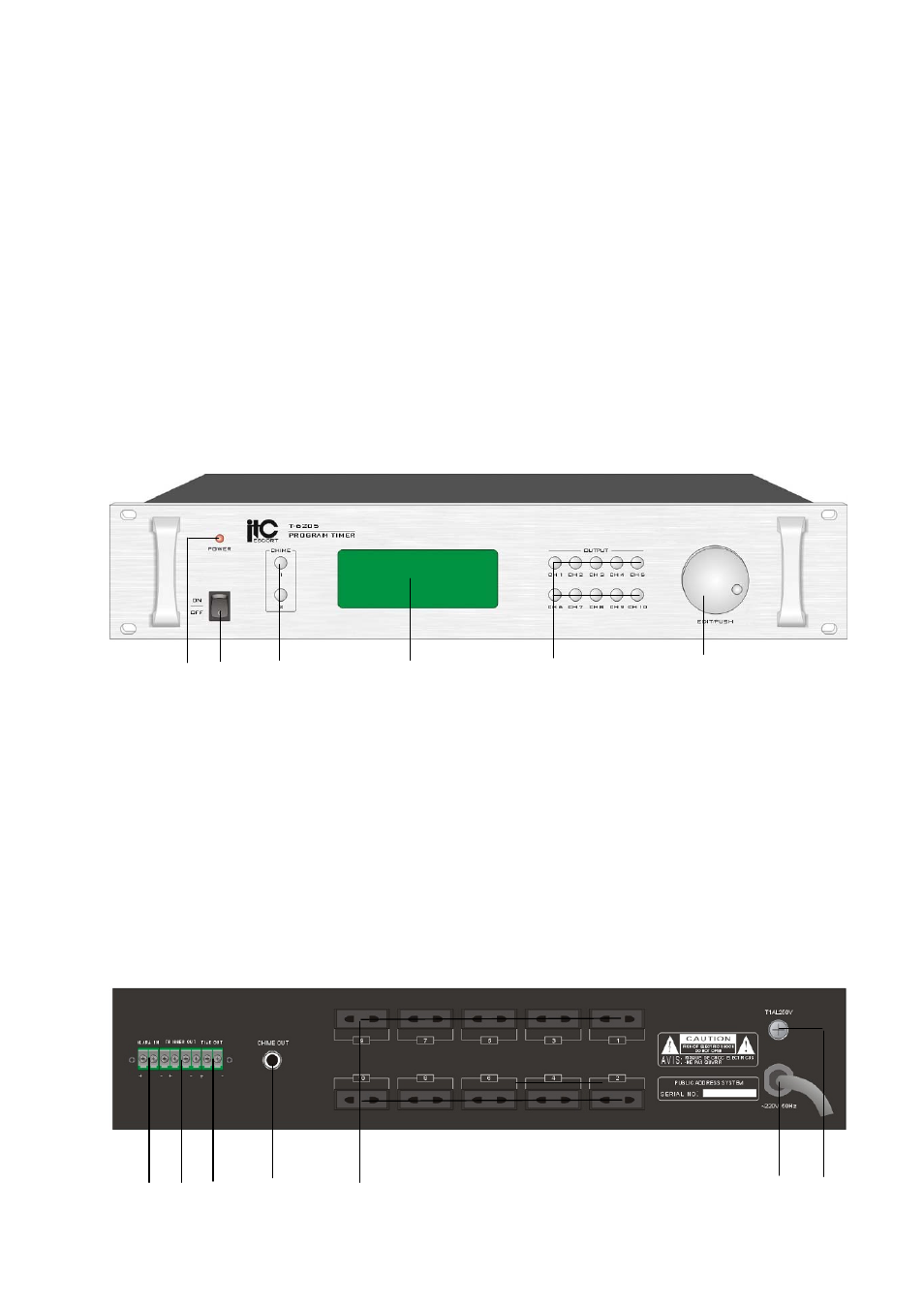

Основные органы управления и коммутации
Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное
устройство.
3.
КНОПКИ CHIME – При нажатии данных кнопок звучат сигналы привлечения внимания.
4.
ЦИФРОВОЕ ТАБЛО – Данное табло отражает меню текущего состояния, а также отображает
процесс управления и программирования данным блоком.
5.
КНОПКИ СН1-СН10 – Нажатием данных кнопок осуществляется подача напряжения 220В на
выходные розетки CH1-СH10.
6.
ДЖОЙСТИК EDIT/PUSH – Нажатием и вращением данного джойстика осуществляется
управление и настройка таймера.
Задняя панель
3
1 2
4
5
6
1 2
4
5
6
3
7
