Инструкция по эксплуатации ESCORT GROUP Itc Escort TW-6250
Страница 2
1
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Назначение
Аудио-процессор киберсистемы ТW-6250 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок отвечает за распределение сигнала от звуковых источников к терминальным
усилителям. Блок имеет следующие возможности:
1) Работа с 6 аудио-каналами.
2) Контроль и управление терминальными усилителями.
3) Расстановка приоритета в аварийном канале.
ВНИМАНИЕ: При работе с аварийным каналом блок работает следующим образом:
1) Если происходило вещание с микрофонных консолей, то аварийное оповещение прерывает
работу консолей.
2) Если осуществляется аварийное оповещение, то с микрофонной консоли можно вмешаться в
процесс оповещения.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.

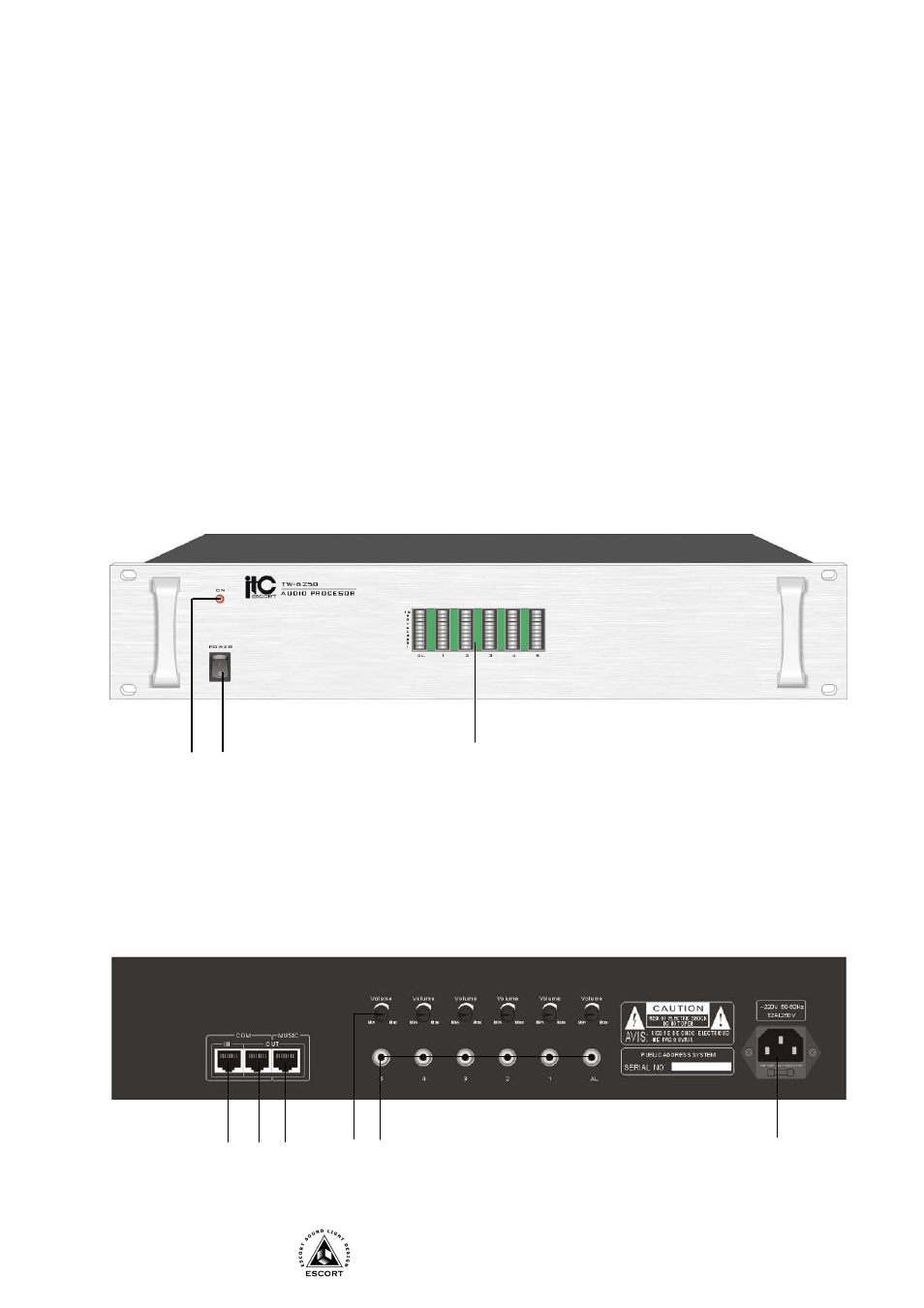

Основные органы управления и коммутации
Передняя панель
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
ЦИФРОВОЙ ДИСПЛЕЙ – Отображает уровни аудио сигналов по 6 каналам.
Задняя панель
1
2
3
1 2 3
4 5
6
