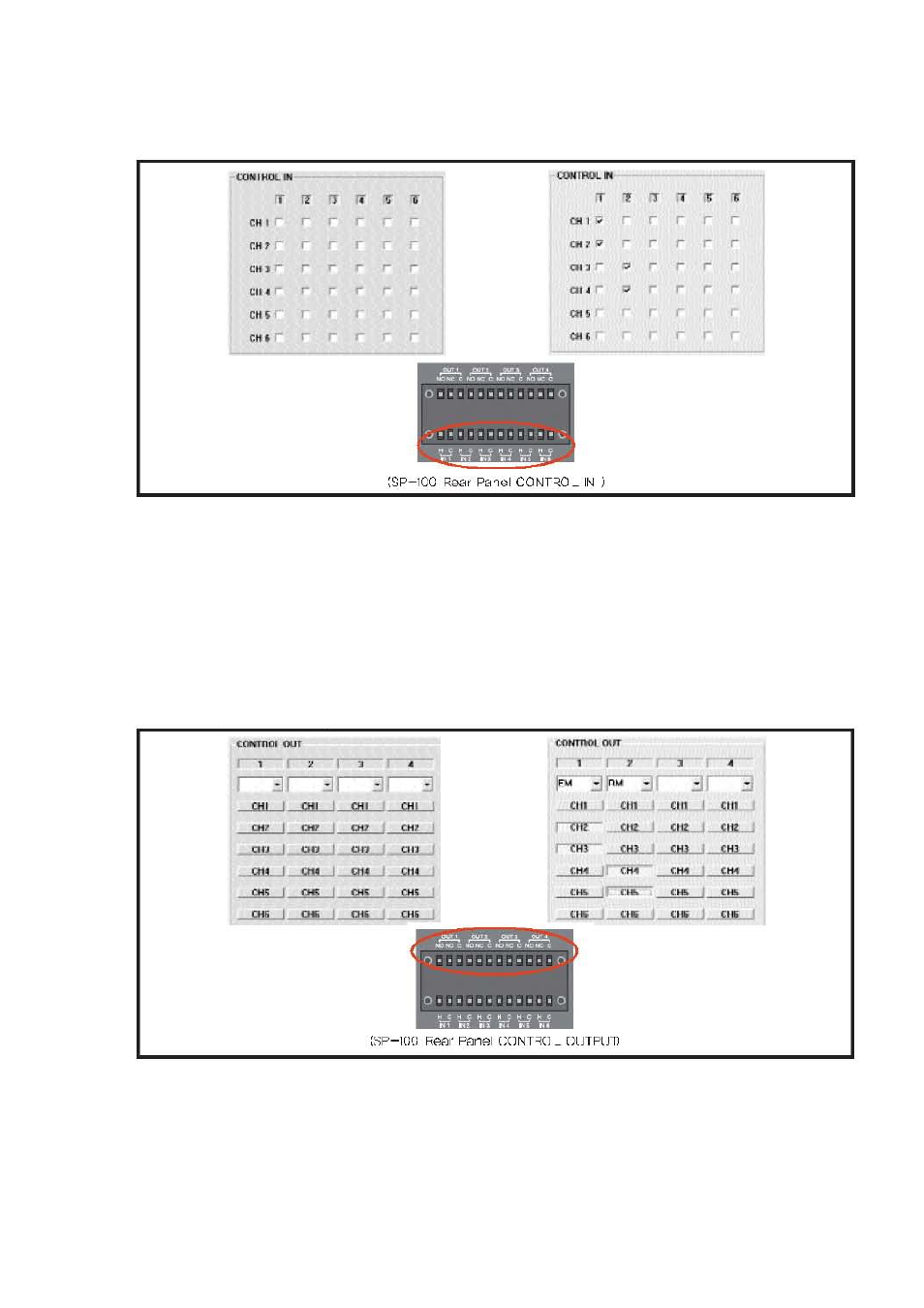

5) Контроль входных сухих контактов. В поле на рис. ниже устанавливается
соответствие между входными сухими контактами и включаемым звуковым
каналом SP-100.
- На задней панели SP-100, имеется разъем (поз.4) на который можно подать до 6-
ти сухих контактов. Номер сухого контакта, определяет номер канала в который
поступит звуковой сигнал с локального входа Local In поз. 1, задней панели SP-100.
- На верхней правой фигуре, указан пример настройки в котором при подаче
сухого контакта на вход 1, линейный сигнал с входа Local In, будет передан в
каналы 1,2.
- Далее при подаче сухого контакта на вход 2, линейный сигнал с входа Local In,
будет передан в каналы 3,4.
6) Контроль выходных сухих контактов. В поле на рис. ниже устанавливается
соответствие между активацией приоритетов и выходными сухими контактами.
- На задней панели SP-100, имеется разъем (поз.3) на котором формируются 4
выходных сухих контакта, при активации того или иного приоритета.
Настройка такого соответствия показана на рис. выше.
- Например, при активации аварийного режима ЕМ в каналах СН2, СН3,
произойдет срабатывание контакта №1 (в положение ON).
- То же самое, при активации аварийного режима RМ в каналах СН4, СН5,
произойдет срабатывание контакта №2 (в положение ON).
