-УКАЗАНИЕ-
В рукоятку вакуумной опорной плиты вмонтирован вакуум-
ный клапан, при помощи которого создается разрежение.
Регулярно проверяйте состояние уплотнителей вакуумной
плиты и заменяйте их в случае износа или повреждения.

1. Отверните 4 установочных болта таким образом, чтобы

они выступали из вакуумной опорной плиты примерно
на 5 мм.

2. Подсоедините вакуумный штуцер опорной плиты к вакуум-

ному насосу.

3. Установите станину на вакуумную опорную плиту.
4. Установите прилагаемый болт с подкладной шайбой.
5. Найдите центр предполагаемого отверстия.
6. Проведите от центра отверстия в направлении места

установки станины линию длиной примерно 800 мм.

7. На линии 800 мм отложите от центра предполагаемого

отверстия 165 мм/6

1

/

2

.

8. Выровняйте вакуумную опорную плиту так, чтобы ее

метки совпали с линией 800 мм.

9. Выровняйте вакуумную опорную плиту так, чтобы сере-

дина ее переднего края совпала с отметкой 165 мм/6

1

/

2

.

-ОСТОРОЖНО- Перед использованием вакуумного насоса
ознакомьтесь с руководством по его эксплуатации.
Соблюдайте приведенные в нем указания.
10. Включите вакуумный насос и нажмите на вакуумный

клапан.

11. Если станина установлена правильно, то отпустите

вакуумный клапан и прижмите станину к основанию.

-ОСТОРОЖНО- Перед началом работы и во время ее вы-
полнения стрелка манометра должна находиться в зеленом
поле.
12. Выровняйте вакуумную опорную плиту при помощи

четырех установочных болтов. Используйте пузырьковые
уровни, встроенные на каретке. Внимание: Выравни-
вание положения анкерной опорной плиты на вакуум-
ной опорной плите запрещается.

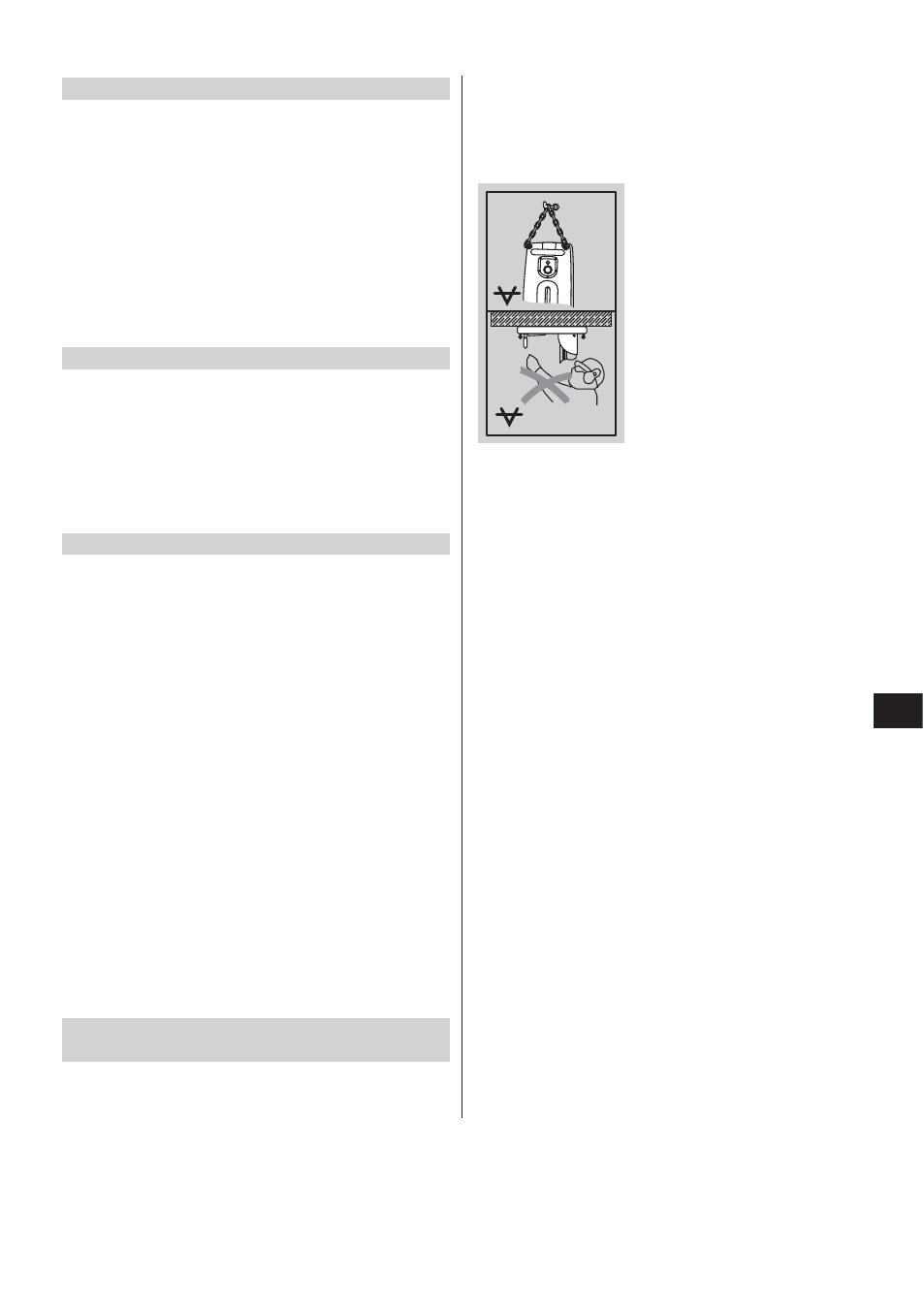

Сверление над головой с использованием
вакуумного крепления запрещается.

VACUUM

VACUUM

6.1.1 Установка станины

-УКАЗАНИЕ-
При монтаже станины соблюдайте следующие указания.
1. Ослабьте болты на конце диагональной опоры и на шар-

нире направляющей.

2. Поверните направляющую по вертикали до упора.
3. Затяните болты на конце диагональной опоры и на шар-

нире направляющей.

-ОСТОРОЖНО-
На конце направляющей установите верхний ограничитель.
Он выполняет защитную функцию и функцию концевого
упора.

6.1.2 Монтаж рукоятки

-УКАЗАНИЕ-
Рукоятку можно установить как с левой, так и справой сторо-
ны на одной из двух осей каретки. Верхняя ось управляет
приводом каретки напрямую, нижняя ось – через редуктор.
1. Установите рукоятку на одну из осей каретки с левой или

с правой стороны.

2. Закрепите рукоятку с помощью маховичка.

6.1.3 Фиксация станины при помощи анкера

1. Установите металлический анкер HKD-E M16 на расстоя-

нии 330 мм или 13

(идеальный вариант) от центра

предполагаемого отверстия.

2. Вверните зажимной стержень (принадлежность) в анкер.
3. Установите станину на анкер и отцентрируйте ее поло-

жение при помощи указателя центра отверстия. (При
использовании вставки (принадлежность) выровнять
станину при помощи указателя центра отверстия
невозможно).

4. Наверните зажимную гайку на стержень, но не затягивайте

ее до упора.

5. Выровняйте опорную плиту при помощи трех установоч-

ных болтов. Для этого используйте 2 пузырьковых уровня,
расположенных на каретке.

6. Затяните зажимную гайку на зажимном стержне при

помощи гаечного ключа SW 27. При этом запрещается
использовать ударный инструмент, например молоток,
так как можно повредить опорную плиту. Чтобы облегчить
доступ к болтам можно откинуть диагональную опору.
Перед вводом инструмента в эксплуатацию ее следует
снова зафиксировать на направляющей.

7. Убедитесь в надежности фиксации станины.

6.1.4 Фиксация станины при помощи вакуумной

опорной плиты (принадлежность)

-ОСТОРОЖНО-
Используется только при сверлении коронками диаметром
≤300 мм без промежуточного элемента.
