G G
тип 41), для обработки металла. При этом
необходимо использовать предназначенное для
инструмента зажимное устройство DCH 300 ABR (см.
"Принадлежности"). Следуйте указаниям по монтажу
производителя отрезных кругов.

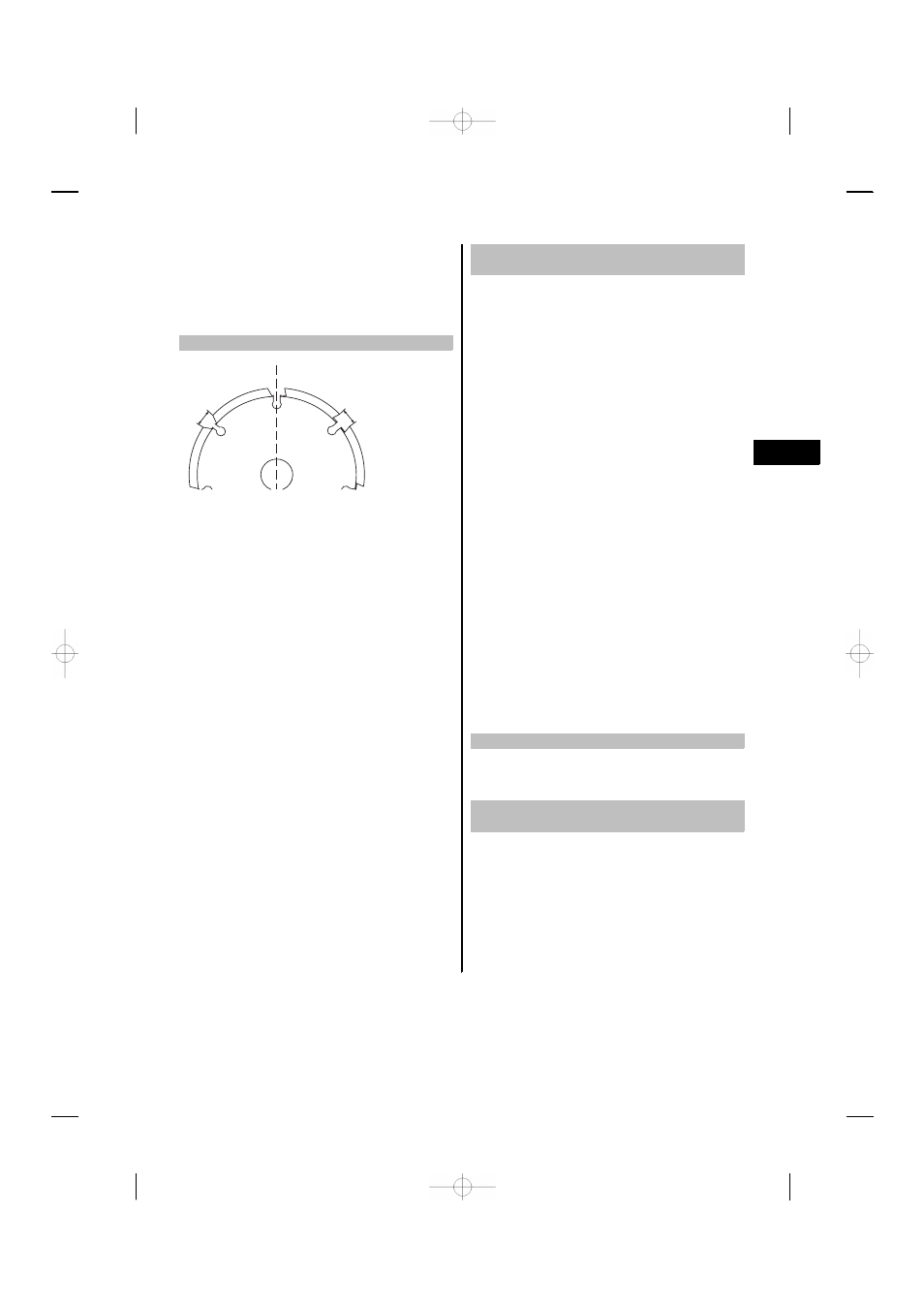

6.3.1 Монтаж алмазного отрезного круга
Ширина шлица G между частями должна составлять
макс. 10 мм. Ширина шайбы не должна превышать
3,5 мм.
Допускается применять сменный фланец
Ø60 мм для
отрезных кругов внутренним диаметром 22,2 мм или
25,4 мм. Проверьте, какая сторона сменного фланца
подходит к внутреннему диаметру отрезного круга.
Фланец должен центрировать отрезной круг.
1. Выньте вилку кабеля из сетевой розетки.
2. Очистите зажимной фланец и зажимную гайку.
3. Установите сменный фланец диаметром 60 мм
правильной стороной на шпиндель таким образом,
чтобы он не проворачивался.
4. Установите алмазный отрезной круг на сменный
фланец.
5. Установите зажимной фланец диаметром 60 мм и
зажимную гайку.
6. ОСТОРОЖНО Кнопку фиксатора шпинделя раз-
решается нажимать только после полной оста-
новки вращения шпинделя.
Нажмите кнопку фиксатора шпинделя и удержи-
вайте ее нажатой.
7. С помощью зажимного ключа затяните зажимную
гайку и отпустите кнопку фиксатора шпинделя.
8. Убедитесь в том, что кнопка фиксатора шпинделя
разблокирована.
6.3.2 Монтаж отрезных кругов из
армированного полимера (опция)
ОСТОРОЖНО
Никогда не используйте фланцы диаметром менее
80 мм с отрезными кругами из армированного
полимера.
Допускается применять сменный фланец Ø80 мм для
отрезных кругов внутренним диаметром 22,2 мм или
25,4 мм. Проверьте, какая сторона сменного фланца
подходит к внутреннему диаметру отрезного круга.
Фланец должен центрировать отрезной круг.
1. Выньте вилку кабеля из сетевой розетки.
2. Очистите зажимной фланец и зажимную гайку.
3. Установите сменный фланец диаметром 80 мм
правильной стороной на шпиндель таким образом,
чтобы он не проворачивался.
4. Установите алмазный отрезной круг на сменный
фланец.
5. Установите зажимной фланец диаметром 80 мм и
зажимную гайку.
6. ОСТОРОЖНО Кнопку фиксатора шпинделя раз-
решается нажимать только после полной оста-
новки вращения шпинделя.
Нажмите кнопку фиксатора шпинделя и удержи-
вайте ее нажатой.
7. С помощью зажимного ключа затяните зажимную
гайку и отпустите кнопку фиксатора шпинделя.
8. Убедитесь в том, что кнопка фиксатора шпинделя
разблокирована.
6.4 Демонтаж отрезного круга
Для демонтажа отрезного круга проделайте описан-
ные выше действия в обратном порядке.
6.5 Хранение и транспортировка отрезного
круга
ОСТОРОЖНО
Снимайте отрезные круги после использования
инструмента. Транспортировка с установленным
отрезным кругом может повредить круг.
ОСТОРОЖНО
Храните отрезные круги в соответствии с указани-
ями производителя. Неправильное хранение может
привести к повреждению отрезных кругов.
ru
109
