9
Русский
Осторожно распакуйте MS 100, FM-антенну, аналоговый и цифровой
1.
аудиошнуры, шнур питания и отсоединяемый кабель, стыковочное
гнездо для iPod и адаптеры, пульт дистанционного управления и бата-
рейки.

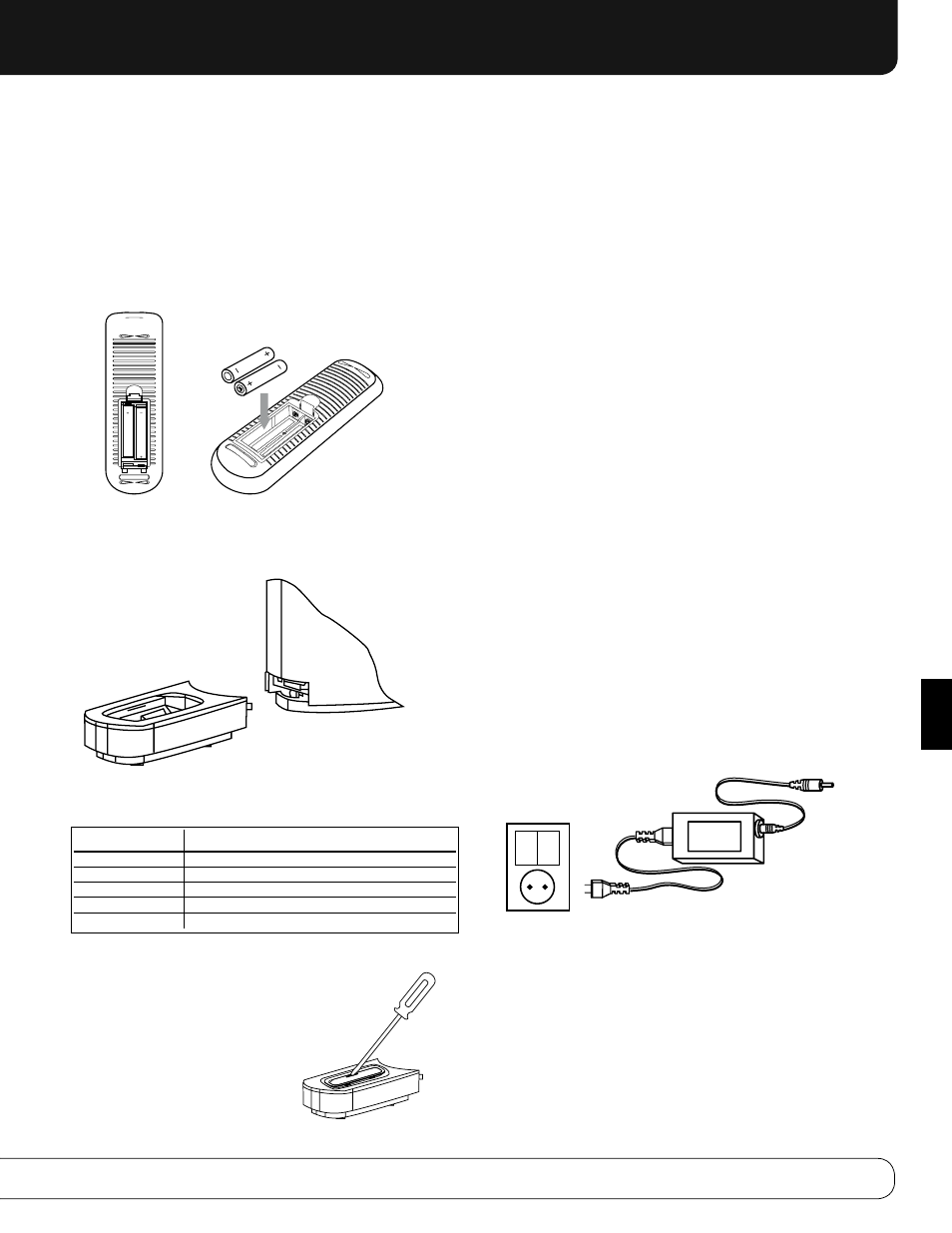

Вставьте батарейки в пульт дистанционного управления, учитывая
2.
полярность, в батарейный отсек.
Внимание!
Соблюдайте полярность. Используйте только элементы
питания типа ААА или аналогичные.
Соедините FM-антенну с антенным входом.
3.
Подключите съемное стыковочное гнездо для iPod к разъёму на левой
4.
стороне MS 100.
Соедините с адаптером, поддерживающим Ваш iPod, согласно таблице,
приведённой ниже.
Адаптер
Модель iPod
NANO
iPod nano, 1–го и 2–го поколения
5G (ВИДЕО 60GB)
iPod, 5–го поколения(60GB, 80GB) и iPod classic (160GB)
5G (ВИДЕО 30GB)
iPod, 5–го поколения (30GB) и iPod classic (80GB)
13
iPod nano, 3–го поколения
12, 14
iPod touch – удобная подставка для установки
Для отсоединения адаптера введите отвертку
с плоским концом в отверстие на задней части
адаптера и приподнимите его.
MS 100 выгодно отличает наличие четырёх аудиовходов для других
5.
устройств, например, для портативного плеера. Этот шаг не обязателен
и может быть пропущен, если у Вас нет внешних устройств. Если Ваш
плеер имеет:
3,5мм аналоговый аудиовыход или гнездо для под-
•
ключения наушников:
Присоедините прилагаемый аналого-
вый аудиокабель к выходу или гнезду для подключения наушников
и мини–джеку на передней или задней панели MS 100. Оба входа
могут быть использованы одновременно для различных устройств.
Второй кабель необходимо заказать.
Пара аналоговых аудиовыходов типа RCA:
•
Присоедините один конец двухжильного соединительного кабеля
(не прилагается) к плееру, а другой конец к Дополнительному вход-
ному гнезду на задней панели MS 100. Используйте разъёмы оди-
накового цвета для каждого канала (обычно красный для правого и
белый или чёрный для левого).
цифровой оптический аудиовыход S/P-DIF:
•
Присоедините один конец прилагаемого цифрового аудиокабеля к
плееру, а другой конец – к Аналоговому/Оптическому входу на зад-
ней панели MS 100. Не забудьте выбрать цифровой вход в качестве
источника сигнала.
Если Вы приобрели дополнительный активный сабвуфер, оснащённый
6.
линейным выходом и фильтром низких частот (кроссовер), подключите
его к Выходу Сабвуфера (кабель не прилагается) или соедините этот
выход с линейным входом усилителя или звуковой колонки со встроен-
ным усилителем.
Для просмотра фотографий или видеофайлов, сохранённых на совме-
7.
стимом iPod, поддерживающем просмотр видео, подключите компо-
зитный или S-Видеовыход (но не оба) к экранному монитору.
Подключайте все шнуры питания к некоммутируемым розеткам.
8.
