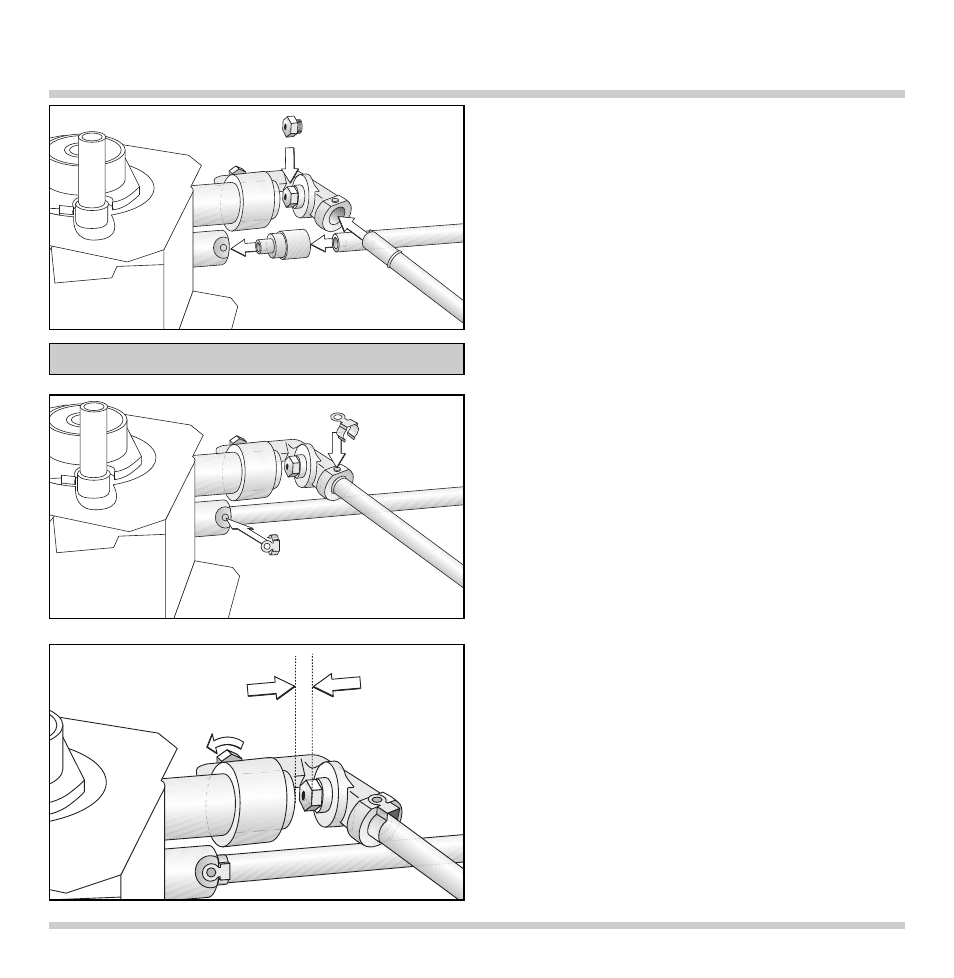

Замена основных форсунок горелки ВОК.
•
Вывернуть горелку из поддона корпуса
(Torx T20). Ослабить затяжку винта втулки
регулирования воздуха. Полностью задвинуть
втулку. Снять стопорные зажимы с магистралей
горелок. Электрод может оставаться при этом
в подключенном состоянии.
•
Руками снять горелку с магистралей, форсунку
и затем кольцо круглого сечения – с горелки
внутреннего круга. Вывернуть форсунку
горелки внешнего круга (SW10).
•
Проверить правильность посадки колец
круглого сечения новых основных форсунок.
Надеть форсунку на магистраль горелки.
Осторожно! Не погните магистрали горелки!
•
Ввернуть до упора новую основную форсунку
горелки внешнего круга.
•
Надеть форсунки на магистрали горелки.
Надеть стопорные зажимы.
•
Надежно завернуть горелку в поддон корпуса.
•
Ослабив затяжку винта, настроить втулку
регулирования воздуха на правильную
величину (см. Таблицу форсунок). Снова
затянуть винт.
•
Установить панель на место и прикрепить ее,
равномерно затянув винты.
Проверка функционирования
Регулировка пламени является правильной, если
отсутствуют желтые языки и пламя не исчезает
при быстром переключении с большой ступени на
малую.
Чтобы зафиксировать факт переналадки
прибора на другой тип газа, не забудьте на узле
подсоединения газа заменить старую этикетку на
новую из набора форсунок в комплекте поставки.
24
Регулировку насадок см. в таблице на стр. 18-20.
Основная
внешняя
форсунка
Основная
внутренняя
форсунка
