1652C/1653B/1654B
Руководство пользователя
34
Измерения УЗО в IT-системах
Проведение измерений УЗО в местах расположения IT-систем требует
использования особой методики измерений вследствие того, что
соединение защитного заземления замыкается на землю в определенном
месте и непосредственно не связано с сетью питания.
Измерение произвоиться в электрической панели при использовании
щупов. При проведении измерений УЗО на электрических IT-системах
используйте подключение, показанное на рисунке 18.
RCD
Электропитание от сети
PE (L2/Зеленый)
L (L1/Красный)
N (L3/Синий)
gei023f.eps

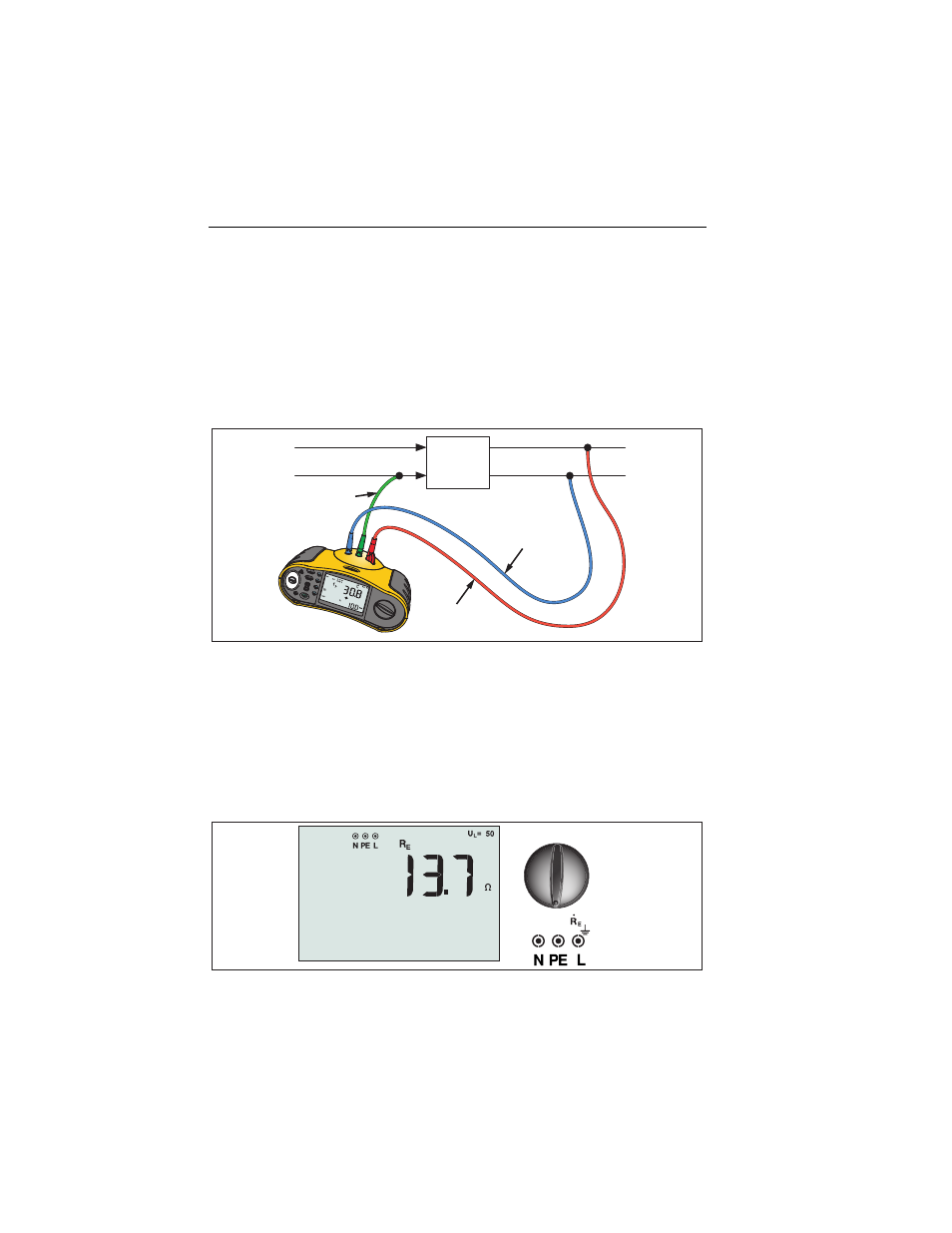

Рисунок 18. Подключение для проведения измерений УЗО на
электрических IT-системах
Измерительный ток протекает по верхней стороне УЗО на клемму L и
возвращается через клемму PE.
Измерение сопротивления заземления
(Только для моделей 1653B и 1654В)
apx010f.eps
Рисунок 19. Дисплей при измерении сопротивления
заземления/Положение переключателя и клемм
