Знакомство с устройством
Для ознакомления с характеристиками и функциями прибора
изучите следующие рисунки и таблицы.
• Входные/выходные клеммы показаны на Рисунке 2 и
описаны в Таблице 2.
• Функции изменения входного сигнала для первых шести
положений поворотного функционального
переключателя показаны на Рисунке 3 и описаны в
Таблице 3.
• Выходные функции последних трех положений
поворотного функционального переключателя показаны
на Рисунке 4 и описаны в Таблицах 4 и 5.
• Функции кнопок показаны на Рисунке 5 и описаны в
Таблице 6.
• Все элементы, отображаемые на дисплее, показаны на
Рисунке 6 и описаны в Таблице 7.
anw001f.eps

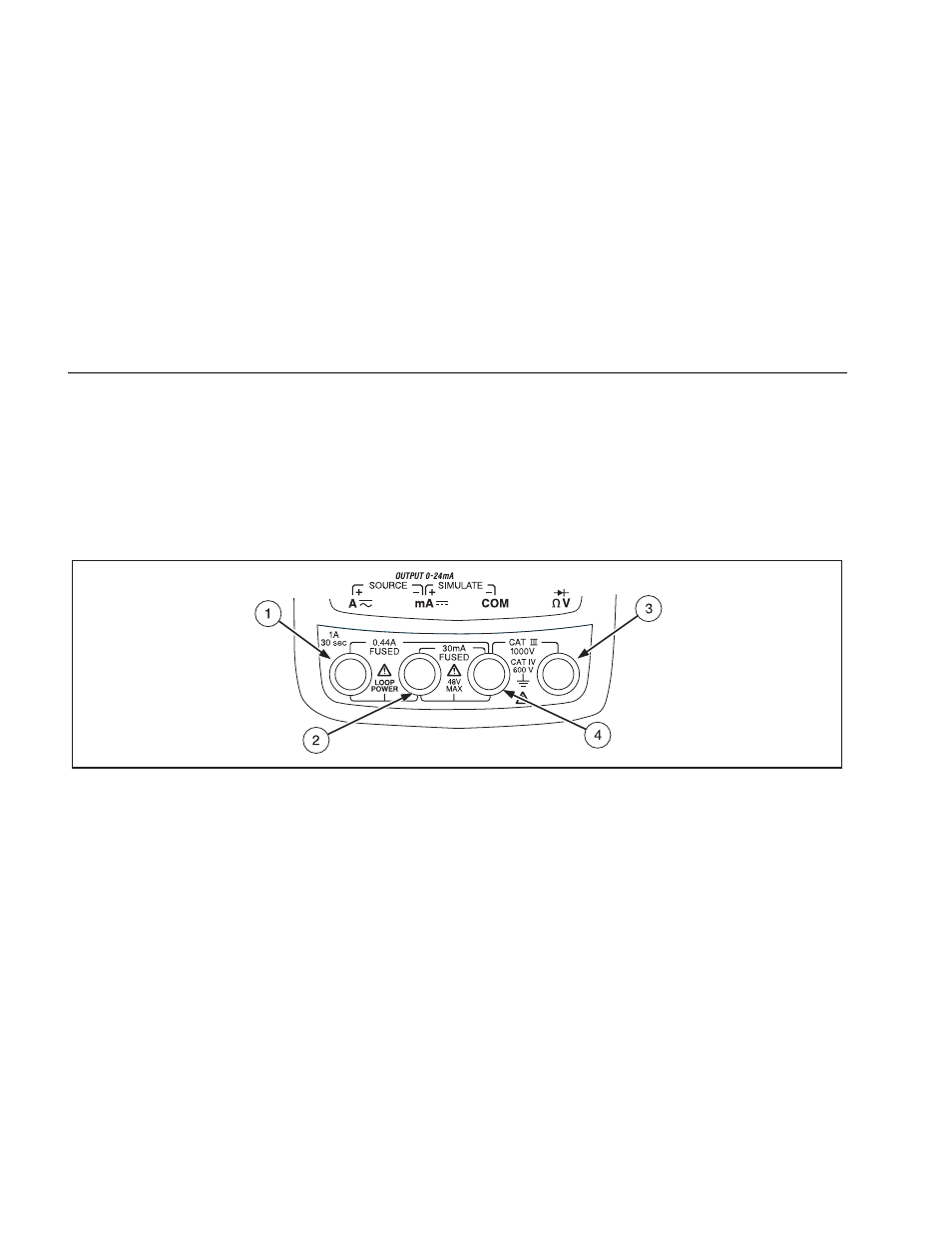

Рисунок 2. Входные/выходные клеммы
