114, 115, and 117
Руководство пользователя
16

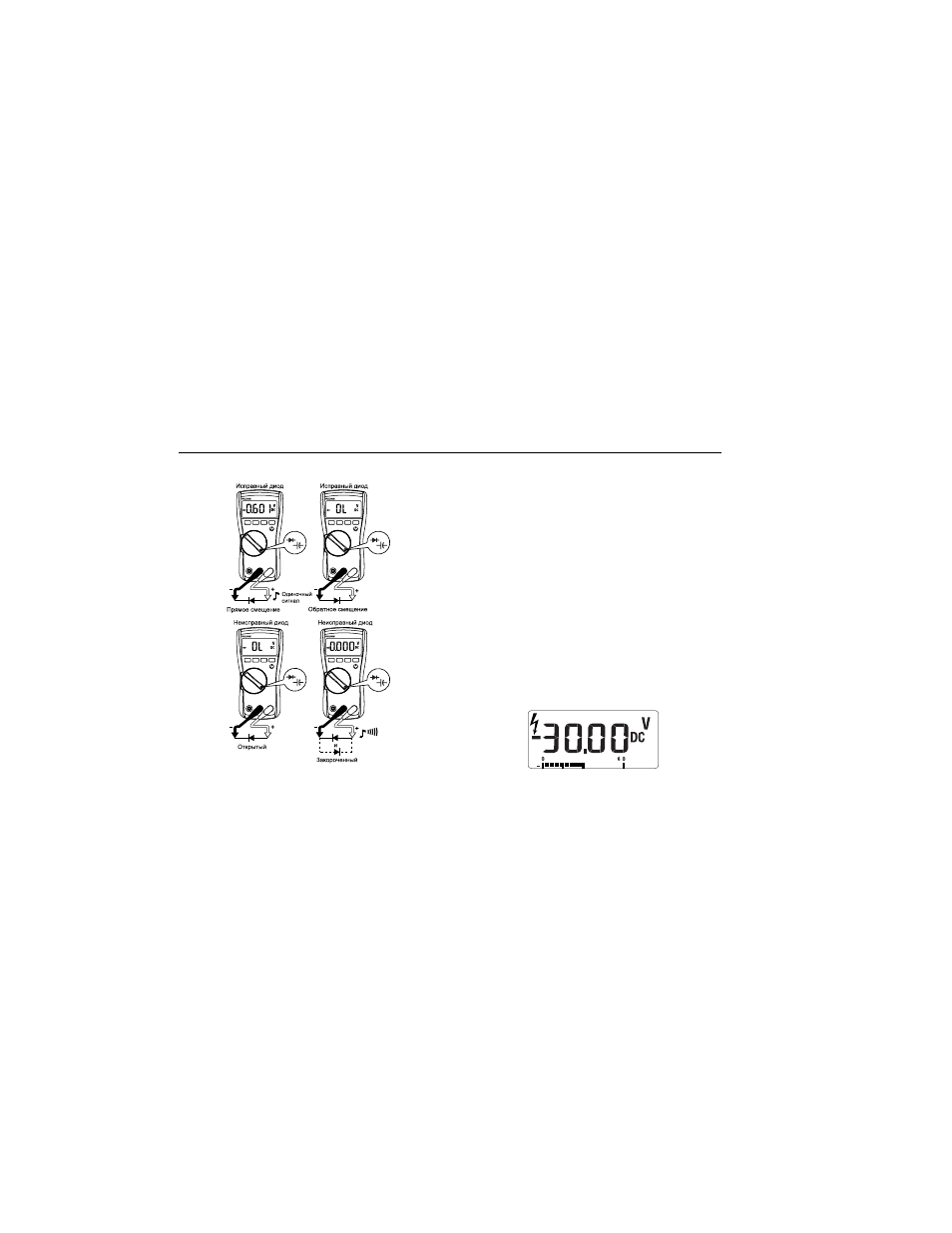

Тестирование
диодов (115 и 117)
ejv07f.eps
Использование
гистограммы
Гистограмма подобна игле аналогового
измерительного прибора.
Она имеет индикатор
перегрузки (
>) на правой стороне и индикатор
полярности (+) на левой стороне.
Гистограмма обновляется быстрее цифрового
дисплея, поэтому она полезна для выполнения
пиковых и нулевых регулировок.
Гистограмма отключается при измерении
емкости.
При измерении частоты индикатор
гистограммы и диапазона указывает на
присутствие переменного напряжения или тока с
частотой до 1 кГц.
Число сегментов определяет измеренное
значение относительно максимального
значения выбранного диапазона.
В диапазоне до 60 В, например (см. ниже)
основные деления шкалы представляют 0, 15, 30,
45 и 60 В.
Входной сигнал с напряжением -30 В
приводит к отображению знака минус и числа
сегментов, соответствующего середине шкалы.
aej11f.eps
