Инструкция по эксплуатации Fluke 87 V
Страница 19
Multimeters
Функции прибора
11
aom1_af.eps

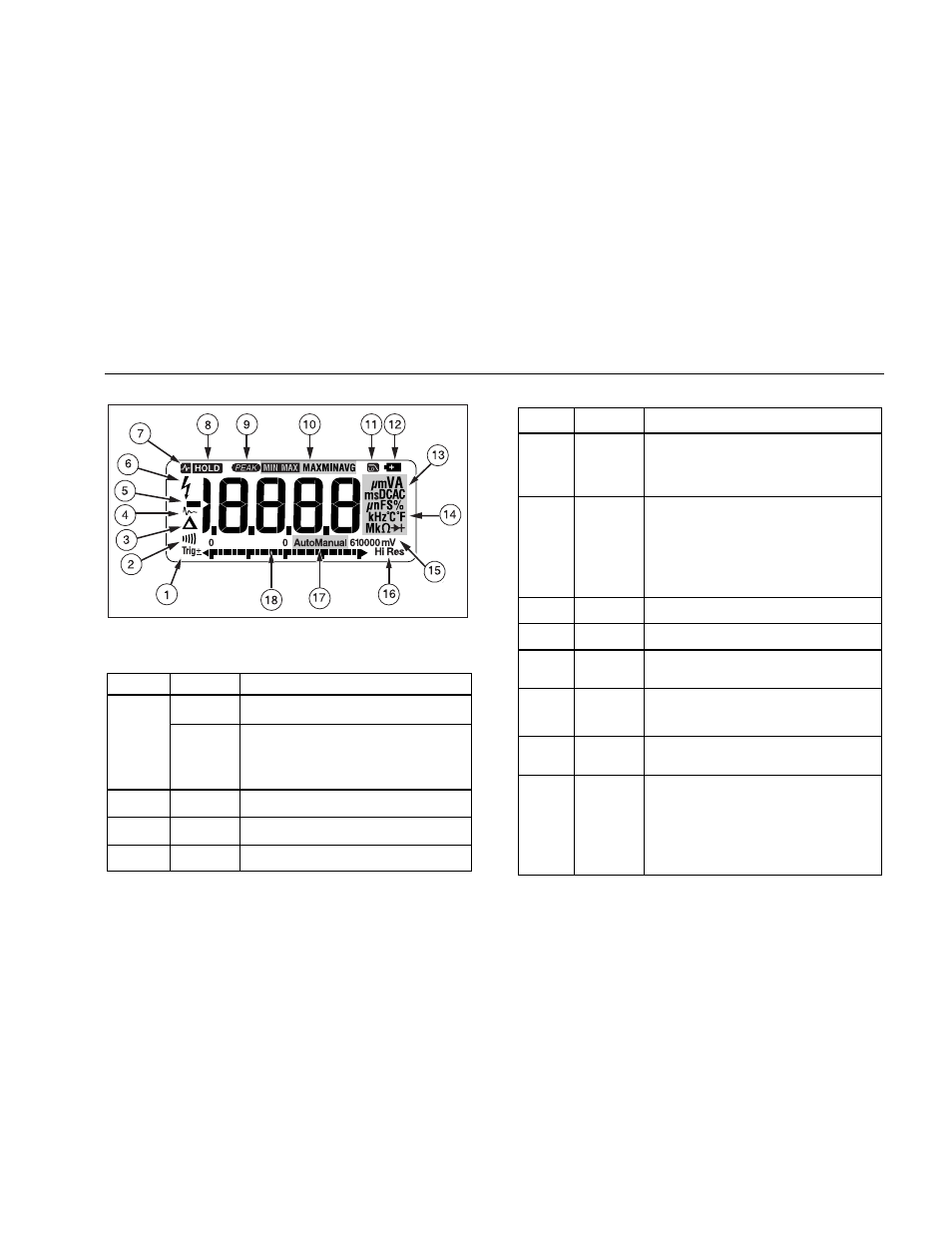

Рисунок 1. Функции дисплея (модель 87)
Таблица 5. Функции дисплея
Номер Функция
Индикация
Y
Индикатор полярности аналоговой
гистограммы.
A
Trig
Y
Индикатор
положительной/отрицательной
крутизны запускающего сигнала для
запуска измерения
Гц/коэффициента заполнения.
B
X
Зуммера электропроводности
включен.
C
W
Включен режим относительного
измерения (REL).
D
g
Включена функция сглаживания.
Номер Функция
Индикация
E
-
Обозначает отрицательные значения. В
относительном режиме данный знак
означает, что текущее значение сигнала
на входе меньше сохраненного
эталонного значения.
F
Y
Означает наличие на входе
высоковольтного сигнала. Индикация
возникает на дисплее, если напряжение
на входе равно или превышает 30В
(постоянного или переменного тока).
Также отображается в режиме фильтра
низких частот, а также в режимах cal, Hz
и измерения коэффициента заполнения.
G
RS
Активна функция AutoHOLD
(автоудержание).
H
S
Активна функция Display Hold
(удержание дисплея).
I
p
Означает, что прибор находится в
режиме Peak Min Max и время отклика
составляет 250 мкс (только модель 87).
J
€
MAX MIN
AVG
Индикаторы режима записи
минимального-максимального значений.
K
K
Режим фильтра низких частот (только
модель 87). См. "Фильтр низких частот"
(87).
L
b
Низкий уровень заряда батареи.
XW
Предупреждение: Чтобы
избежать получения ложных
показаний прибора, что может
привести к поражению
электрическим током и травме,
заменить батарею немедленно после
появления указанной индикации.
